Compteur Modbus Mono/Triphasé

Caractéristiques techniques

Monophasé

  • Compteur Monophasé, 230VAC 50Hz
  • Mesure directe jusqu’à 32A
  • Affichage de la puissance, du voltage et du courant actuel
  • Interface Modbus RTU pour la requète des données
  • Puissance réactive et cosφ disponible depuis l’interface
  • Affichage 7-digits
  • Précision de classe B selon EN50470-3
  • Précision de classe 1 selon IEC62053-21
  • Bidirectionnel
  • Facile a configurer grâce à un template existant
  • Température de fonctionnement: -20 … +55°C

Triphasé

  • Compteur triphasé, 3 x 230/400VAC 50Hz
  • Mesure directe jusqu’a 65A
  • Affichage de la puissance, du voltage et du courant actuel pour chaque phase
  • Affichage de la puissance actuelle pour toute les phases
  • Interface Modbus RTU pour la requète des données
  • Puissance réactive pour chaque/pour toutes les phases disponibles
  • Affichage 7-digits
  • Précision de classe B selon EN50470-3
  • Précision de classe 1 selon IEC62053-21
  • Bidirectionel
  • Facile a configurer grâce à un template existant
  • Température de fonctionnement: -20 … +55°C

Câblage

Monophasé

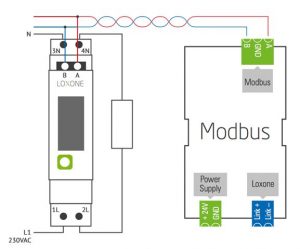

modbus_1phase

Triphasé

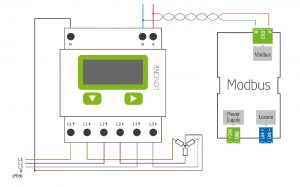

modbus_3phase

Dimensions

Monophasé

dimension_1phase-e0b50677-1

Triphasé

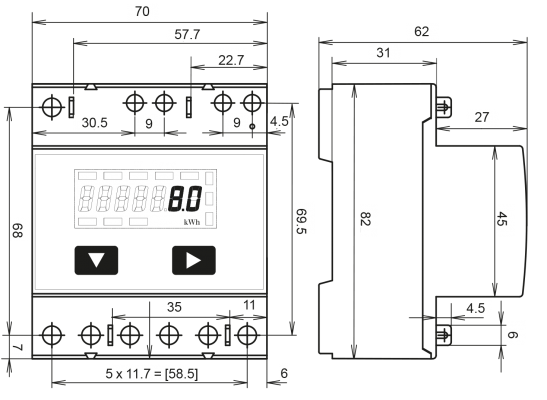

dimension_3phase-3eb35b9d

Configuration basique

Dans Loxone Config, il y a un template existant pour notre compteur.

Pour ajouter le template, sélectionnez votre Extension Modbus dans la fenètre périphérique, puis cliquez dans le menu déroulant « Capteurs et actionneurs » et sous « Périphérique prédéfini », vous trouverez le compteur d’électricité Modbus.

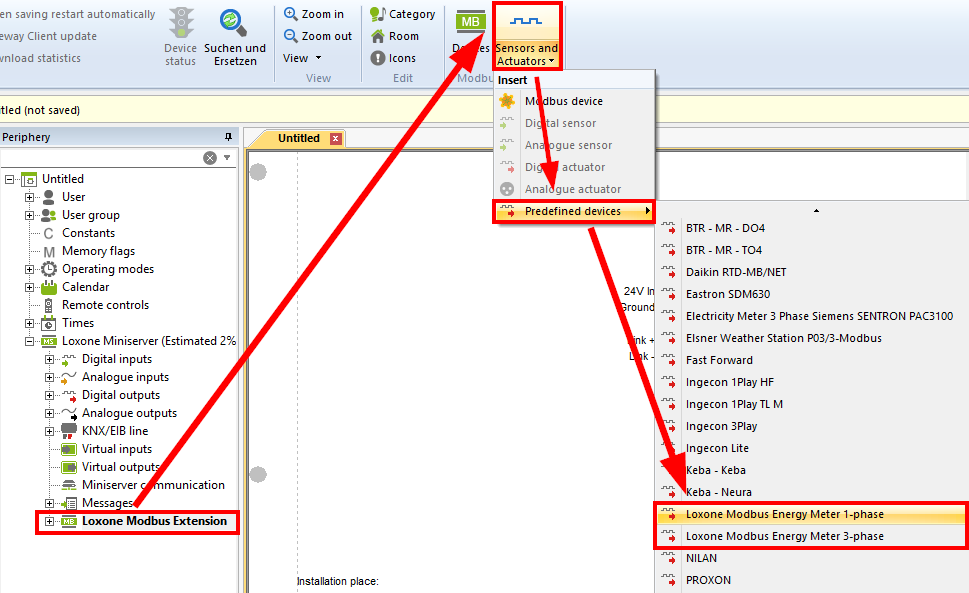

modbus_meter1

L’appareil se trouve maintenant dans l’arborescence périphérique parmis les autres périphériques. Si besoin, vous pouvez trouver plus d’informations dans la fiche technique.

Si vous utilisez plusieurs compteur électrique Modbus, l’adresse Modbus doit être ajustée. L’adresse par défaut est 1.

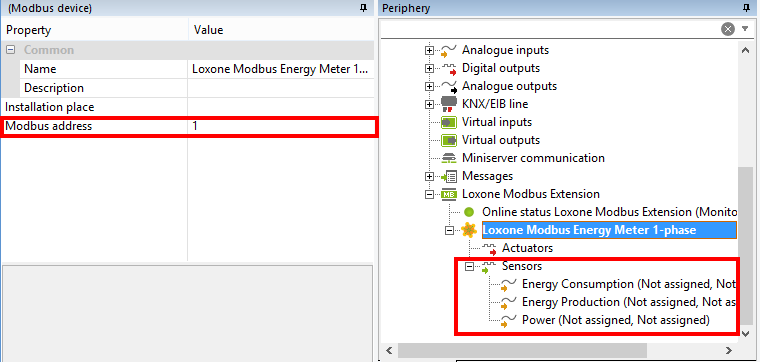

modbus_meter2

Si vous voulez utiliser un autre capteur (voir fiche technique), choisissez les propriétés suivantes dans les propriétés du capteur:

IO adresse:    dépends du data point, voir fiche
Commande:3 – Read holding register(4x)
Data type:16-bit signed integer



Installation potentielle

modbus-energy-meter_inverter_distribution

En savoir plus

Fiche technique compteur Monophasé

Download

Fiche technique triphasé

Download
