Si vous souhaitez que ce bloc fonctionne comme avant, cliquez sur la sortie Q au moment ou le petit point noir apparait dans Loxone Config pour inverser le signal.
Fonctionnement
Sur l’entrée AI on branche un capteur analogique est connecté. Si la valeur analogique à l’entrée AI est en-dessous de la valeur du paramètre Von, la sortie Q est activée et reste allumée jusqu’à ce que la valeur analogique passe au-dessus de la valeur de paramètre Voff.
Ainsi, par exemple, on peut empecher la commutation constante d’une pompe entre Von et Voff. Dans le jargon on appelle la plage de valeurs comprises entre Von et Voff, un hystérésis.

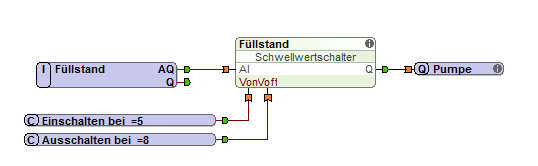

Exemple
Dans cet exemple, la pompe sera activée lorsque le niveau d’eau est inférieur à 5 (Von). Ensuite la pompe s’arrêtera seulement dès que le niveau d’eau aura atteint une valeur de 8 (Voff).
Exemples de mise en service:
Régulation de chauffage, contrôle de flux, contrôle de climatisation….
