Central

Blocs fonction supportés

  • Contrôleur de stores
  • Stores vénitiens
  • Centrale
  • Variateur
  • Variateur KNX
  • Bouton poussoir KNX
  • Contrôleur de pièce intelligent
  • Contrôleur d’éclairage
  • Interrupteur multifonctions
  • Bouton poussoir
  • Bouton poussoir (double) + / –
  • Bouton poussoir (double) On / Off
  • Les boutons options (8x)
  • Les boutons options (16x)
  • Contrôleur d’éclairage RGB
  • Interrupteur éclairage d’escalier



Utilisation

Le bloc fonction central vous permet d’implémenter rapidement et facilement des commandes centrales d’ombrage ou d’éclairage par exemple.



Programmation

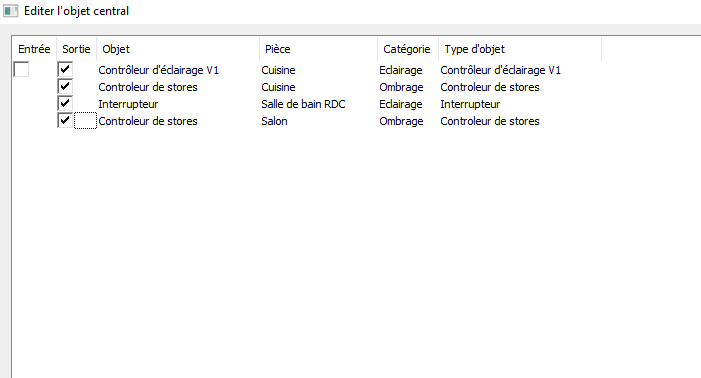

Avec un double clic sur le bloc, vous obtenez la fenêtre suivante :

Vous pouvez sélectionner les blocs pour lesquels les actions doivent être menées. Les blocs logiques ne peuvent pas être intégrés.Vous pouvez sélectionner les blocs pour lesquels les actions doivent être menées. Les blocs logiques ne peuvent pas être intégrés.

Tous les blocs qui ne sont pas cochés ne sont pas affectés.

Toutes les sorties des blocs sont affectées. Par exemple sur un bloc d’éclairage. Lon corresponds à « Tout ON » sur le bloc et Loff active l’ambiance « tout OFF ».

En bas a gauche, vous pouvez choisir par une case à cocher si vous souhaitez que le bloc d’éclairage demande un OFF général via un double ou un triple clic.



Les commandes centrales ne sont également pas bloquées par une entrée Dis active du bloc respectif. La entrée Dis se réfère uniquement aux entrées sur le côté gauche des blocs eux-mêmes. Les blocs fonctions peuvent encore être actionnés via la visualisation et le bloc central lorsque DIS est actif.

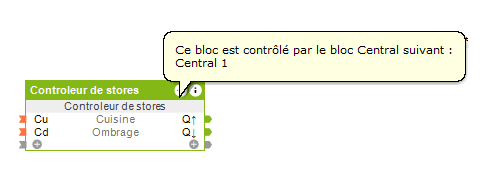

Si un bloc fonction est utilisé dans le bloc central, ceci est indiqué par le symbole central sur le bloc respectif. En outre, le nom du périphérique dans lequel il est utilisé est spécifié.



Le contrôleur de pièce intelligent peut également être sélectionné dans un objet Central. La sortie d’ombrage QS sert d’entrée sur le module central. En outre, la valeur de rayonnement du service météorologique est intégrée à la logique d’ombrage.

QAs pour l’ombrage automatique devient actif lorsque Qs du contrôleur de pièce sélectionné est activé et la valeur de rayonnement est > = 1 (Plus de détails sur le rayonnement ici).

Cette fonction permet d’utiliser automatiquement l’ombrage automatique via le module central.

Si les stores automatiques sont contrôlés avec un bloc central (monté et descente complète), il peut arriver que les stores ne se déplace pas de manière syncrone si un ou plusieurs stores ont des états différents (haut, bas, stop). Afin de synchroniser les stores, l’entrée Cu ou Cd du bloc central doit être ON au moins le temps de l’entrée de paramètre Tc des différents blocs de sorte que tous les stores se déplacent dans la même direction.



zentral



Entrée



Nom Description Explication Domaine Unité
Loff Lumière général OFF Si cette entrée reçoit une impulsion, la lumière de tous les blocs sélectionnés est désactivée 0/1
Lon Lumière général ON Si cette entrée reçoit une impulsion, la lumière de tous les blocs sélectionnés est activée 0/1
La Lumière général Alarme Active le mode alarme des bloc d’éclairage 0/1  –
Ja Store général Alarme Met les stores en position d’alarme 0/1
Cu Store général montée Les stores effectuent une montée générale 0/1
Cd Store général descente Les stores effectuent une descente générale 0/1
S Store général ombrage Les stores effectuent une descente générale puis les lamelles se placent à l’horizontale 0/1
AS Activation générale d’ombrage automatique Même comportement que l’entrée AS pour tous les blocs associés 0/1
AD Général ombrage automatique en pause Annule l’ombrage auto sur tous les blocs (ouverture de fenêtre par exemple) 0/1
AR Réactivation générale d’ombrage automatique Si cette entrée reçoit une impulsion, l’ombrage automatique est à nouveau activée partout 0/1
Sp Store général sécurité Met tous les stores en position de sécurité (en cas de vents forts par exemple) 0/1
St Store général stop Stop tous les stores 0/1
T5 Entrée combinée T5 du Loxone Touch Si un Touch est connecté
Touche T1 = Cu
Touche T4 = Cd
0/1
AIs Réservé Réservé pour de futures fonctions
Ic Réservé Réservé pour de futures fonctions
Dis Désactivation générale Sécurité enfants
Place tous les blocs concernés en sécurité enfant. Voir les différents bloc pour plus d’informations
0/1



Sorties

Les sorties sont activées lorsqu’une commande générale est activé. Cela de récupérer une activation de commande générale et de créer un scénario.

Nom Description Explication Domaine Unité
QLoff  Sortie lumière général OFF Produit une impulsion quand l’entrée correspondante est activée 0/1
QLon  Sortie lumière général ON Produit une impulsion quand l’entrée correspondante est activée 0/1
QLa  Sortie lumière général alarme Produit une impulsion quand l’entrée correspondante est activée 0/1
QJa  Sortie store général alarme Produit une impulsion quand l’entrée correspondante est activée 0/1
QCu  Sortie Montée générale store Produit une impulsion quand l’entrée correspondante est activée 0/1
QCd  Sortie descente générale store Produit une impulsion quand l’entrée correspondante est activée 0/1
QS  Sortie ombrage Produit une impulsion quand l’entrée correspondante est activée 0/1
QAS  Sortie activation d’ombrage automatique Produit une impulsion quand l’entrée correspondante est activée 0/1
QAD  Sortie ombrage auto non autorisé Produit une impulsion quand l’entrée correspondante est activée 0/1
QAR  Sortie réactivation d’ombrage automatique Produit une impulsion quand l’entrée correspondante est activée 0/1
QSp  Sortie de sécurité d’ombrage Produit une impulsion quand l’entrée correspondante est activée 0/1
QSt  Sortie store général stop Produit une impulsion quand l’entrée correspondante est activée 0/1
AQT5  Sortie Touche combinée T5 0/1
AQs  Réservé Réservé pour de futures fonctions 0/1
Qc  Réservé Réservé pour de futures fonctions 0/1
QDis  Sortie protection enfant générale Produit une impulsion quand l’entrée correspondante est activée 0/1
