Câblage de plus d’une alimentation

Nous recommandons d’utiliser plusieurs alimentations

  • Alimentation/s pour les appareils du distributeur (Miniserver, Extensions, …)
  • Alimentation/s pour les appareils (Détecteur de mouvement, tête thermostatique, …)
  • Alimentation/s pour l’éclairage LED.

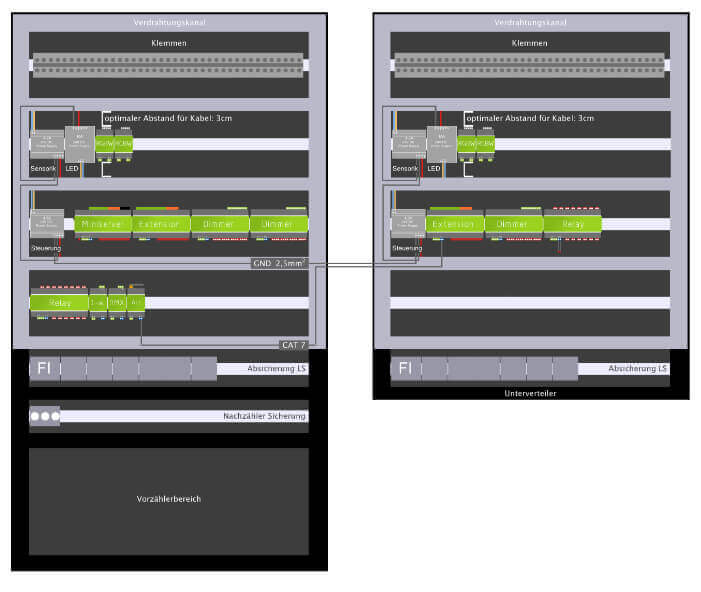

L’alimentation elle-même doit être connectée au GND. Ici, nous recommandons une section de 2.5mm².

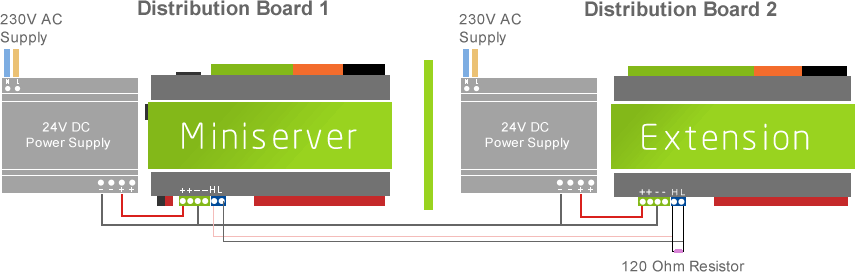

Exemple de câblage d’un Miniserver et d’une Extension avec plusieurs alimentations.

La masse de toutes les alimentations DOIT être connectée entre elles. Sinon, des différences potentielles peuvent se produire et causer des problèmes autres.
