Bouton d’options

Fonctionnement

Les blocs fonction boutons d’options ont 8 ou 16 entrées/sorties. Si une impulsion se produit sur une des entrées cela active la sortie correspondant. Une impulsion sur I3 active la sortie Q3.

En utilisant + et vous pouvez activer la prochaine sortie ou la sortie précédente. Le nombre de sorties maximum à utiliser peut être défini par le paramètre Ma.

En utilisant l’entrée analogique Als une sortie peut être activée directement,  par exemple, la valeur 5 sur Als active la sortie Q5. La sortie AQ donne le nombre de la sortie active, par exemple si Q5 est active alors la valeur de AQ est 5. Si toutes les sorties sont désactivées alors AQ renvoie 0.

Pour désactiver toutes les sorties, il faut envoyer une impulsion sur R ou un 0 sur Als.

Si Dis est activé alors toutes les entrées (physiques) sont bloquées, mais vous pouvez toujours changer l’état via les Apps ou l’interface web.

Exemple d’utilisation : Sélecteur de mode de fonctionnement par exemple, …

Visualisation

Le bloc fonction boutons d’options peut aussi être utilisé directement dans la visualisation.

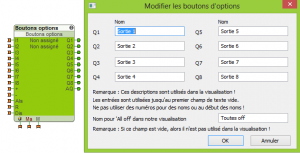

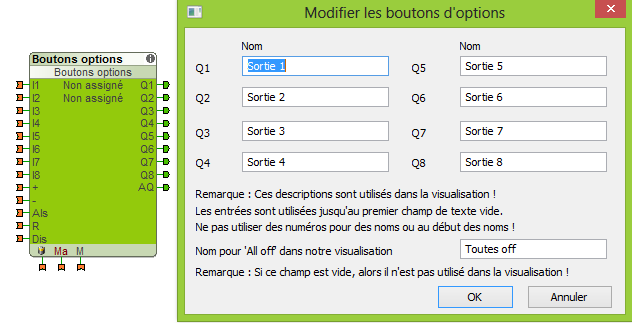

Grâce à un double clic sur le bloc fonction, vous pouvez renommer les entrées pour qu’elles apparaissent telles que vous le souhaitez dans la visualisation.

boutonoptions

Entrées, paramètres et sorties

Entrées
I1 – I8/I16Entrée digitale 1 – 8/16Impulsion sur la sortie Q1 – Q8/Q16
+Entrée digitale +Active la sortie suivante
Entrée digitale –Active la sortie précédente
AIsEntrée analogiqueActive la sortie donnée. Ex.: AIs = 5, Q5 sera activée
REntrée ResetDesactive toutes les sorties
DisProtection enfantsDésactive toutes les entrées (toujours disponibles par les apps)
Paramètres
MaNombre max. de sortiesDéfinit le nombre d’entrée/sortie disponible. (Important pour la navigation via +/-)
MExclusion ResetLorsque On, l’entrée « Reset » est exclue de la navigation via +/-
Sorties
Q1 – Q8/Q16Sorties numériques 1 – 8/16S’active par une impulsion sur l’entrée I1 – I8/I16
AQSortie analogiqueDonne la valeur de la sortie active. Ex.: Q5 est active, AQ = 5
