Connexion d’interrupteurs et de récepteurs
Voici un exemple qui montre comment câbler un interrupteur et une ampoule.
Vous pouvez aussi bien connecter des interrupteurs classiques que des boutons-poussoirs programmables au Miniserver.
Connecter un volet roulant
Un exemple pour connecter un moteur de volet, Open signifie Montée, Close signifie Descente.
Connecter des lampes à un variateur
Exemple de câblage pour un circuit unique de lumière variable.

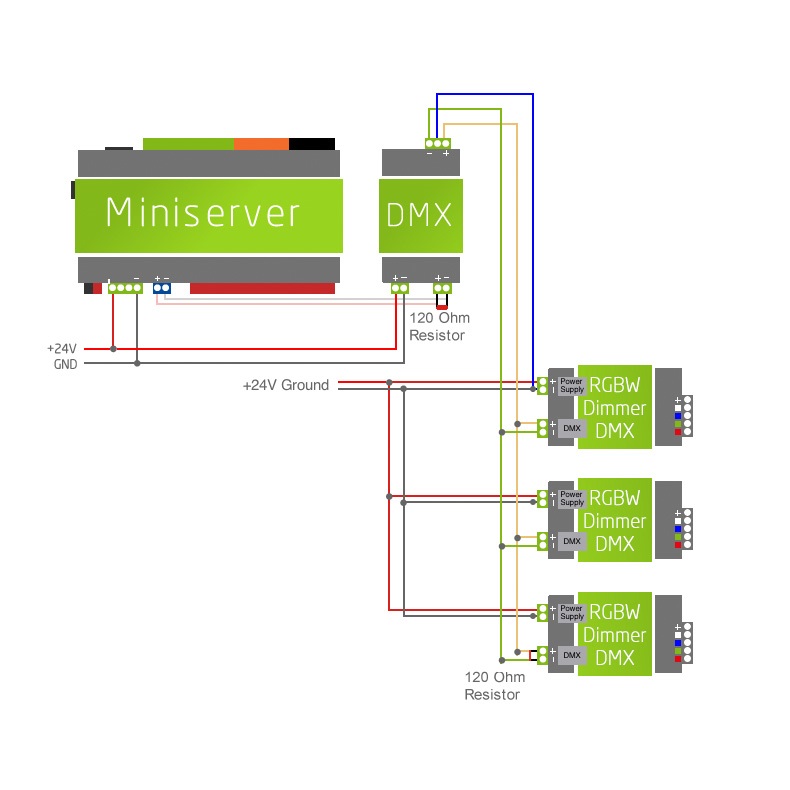

Connecter plusieurs PWM-Dimmer
Ce schéma montre comment relier plusieurs régulateurs PWM à l’Extension DMX. (cliquez pour agrandir)
Connexion des spot led rgbw aux rgbw 24v dimmer air/dmx
Veuillez noter que le maximum de spots LED RGBW est de 8 par Dimmer RGBW AIR/DMX.
Attention: Avec l’utilisation simultanée des canaux de couleur (RGB) avec le canal blanc chaud (WW) le canal de couleur sera varié de manière proportionnelle. Exemple: Si le canal W est varié à 30% alors que les canaux couleur sont utilisés, ces derniers seront réduit à 70%.
Voici les détails de plannification : guide de câblage rapide des spots RGBW
Câblage des spot led ww au 24v dimmer rgbw air/dmx
Veuillez noter que vous pouvez brancher jusqu’à 8 Spots blanc par canaux, en raison des courants d’appel.
Connecter un capteur de température
Les capteurs de température sont connectés aux entrées analogiques du Miniserver ou d’une extension. le +24 V et le GND peuvent, si nécessaire, être bouclés d’un capteur de température à l’autre, mais chaque capteur nécessite son propre lien vers une entrée analogique.
- 1: + 24 V
- B/2: GND
- C/3: 0-10V
Connecter un actionneur analogique (0-10v)
Un actionneur pour vanne proportionnelle ou collecteur de chauffage doit être connecté à l’alimentation 24V et est alors commandé par un signal d’entrée 0 – 10V pour définir la position.
Connecter un actionneur numérique (I/O)
Les actionneurs numériques thermiques 230V pour collecteurs UFH sont contrôlés par une sortie numérique du Miniserver ou d’une Extension.
Branchement et paramétrage d’un détecteur de présence 24v (produit non vendu par Loxone)
Le détecteur de présence 24V peut être branché directement à une entrée numérique du Miniserver ou à une Extension. En outre, le détecteur de présence donne une valeur de luminosité (5-2000 lux) via un signal 0-10 V, qui peut lui-même être exploité via une entrée analogique.
Le schéma de connexion vous guidera pour le branchement du commutateur DIP.
Connexion d’un détecteur de présence 230v sur une entrée numérique
Le contact de commutation du détecteur de présence s’active avec 230 V. Ce contact sera connecté à notre relais de couplage sur l’entrée A1. Le contact A2 du relais de couplage sera relié avec le neutre.
Sur le relais de contact 11 on connectera le +24 V DC. Le contact de fermeture avec le numéro 14 sera relié à une entrée numérique du Miniserver / d’une Extension.
Une fois que le détecteur de mouvement est déclenché, le relais de couplage libere le 24 VDC et le Miniserver reconnais un changement sur l’entrée numérique.
Raccordement du relais de couplage pour la commutation de charges élevées
Le relais d’un Miniserver/ d’une Extension commute 230V sur l’entrée A1 du relais de couplage. Le contact A2 du relais est relié au neutre. Le consommateur peut maintenant être commuté avec les contact du relais 11 / 14.
Inversion de polarité d’un moteur DC
Vous trouverez ci dessous un exemple de câblage pour contrôler un moteur DC. Ces moteurs sont souvent utilisé avec les stores et volets roulants. Contrairement aux moteurs AC, la direction est modifiée lorsqu’on inverse la polarité du moteur.
Câblage d’un capteur avec sortie de collecteur ouvert
Vous pouvez connecter des capteurs avec des sorties collecteurs ouvert au entrée digitales du Miniserver ou des autres Extensions. Une résistance Pull Up doit alors être connectée, car les sortie collecteur ouvert n’ont pas de voltage positif (GND).
Pour la resistance Pull Up vous pouvez utiliser une résitance 4,7k stantard. Regardez le schéma ci dessous pour savoir comment connecter.
Le capteur va alors fonctionner en logique inversée. Par conséquent, si le capteur est éteint, l’entrée numérique sera mise à voltage maximum (16V) et lorsque le capteur est allumé, l’entrée numérique sera a voltage minimum (GND). Dans le logiciel, vous pouvez inverser ce comportement grâce au bloc fonction NON ou nier l’entrée du bloc ou le capteur est connecté.
Alimentation de led avec la Multi Extension Air
Alimentation séparées
Nous recommandons que vous alimentiez vos LEDs et votre Multi Extension Air avec deux alimentations séparées. Vous pouvez voir le schéma de câblage ci-dessous, Veuillez noter que le courant maximum par canaux est de 2.1A (50W en 24VDC).
Même alimentation pour la Multi Extension Air et les leds
Pour vos LEDs, vous pouvez utiliser la même alimentation que pour votre Extension. Cependant l’alimentation doit être suffisante pour la longueur de ruban et l’Extension. Voyez le schéma de câblage ci-dessous, veuillez noter que le courant max. par canaux est de 2.1A (50W en 24VDC).
Alimentation 12vdc pour leds sur Multi Extension Air
Vous pouvez utiliser une alimentation 12V si vos LEDs sont de plus faible voltage. Veuillez cependant noter que dans ce cas le courant ne doit pas dépasser 1A par canaux (25W en 24VDC). Vous pouvez voir le schéma de câblage ci-dessous.
Câblage du capteur à ultrason
Le capteur à ultrasons est alimenté en 24V DC grâce au fil brun. Le fil bleu est relié à la terre. Le noir fourni l’information en 0-10V.
De même, les seuils peuvent être appris grâce au fil blanc (entrée d’apprentissage du capteur).
Pour enseigner le seuil inférieur placez le fil blanc sur le GND et pour l’enseignement du seuil supérieur, placez le sur le + 24V.
Produits 1-wire
Ibutton
Capteur de température
