Die Loxone Wallbox ist eine Ladestation, die dynamisches Laden von 1,38kW bis 11kW für Elektrofahrzeuge ermöglicht.
Mit der robusten Air-Schnittstelle wird das Gerät nahtlos in das Loxone System integriert und bietet volle Flexibilität für das Energiemanagement.

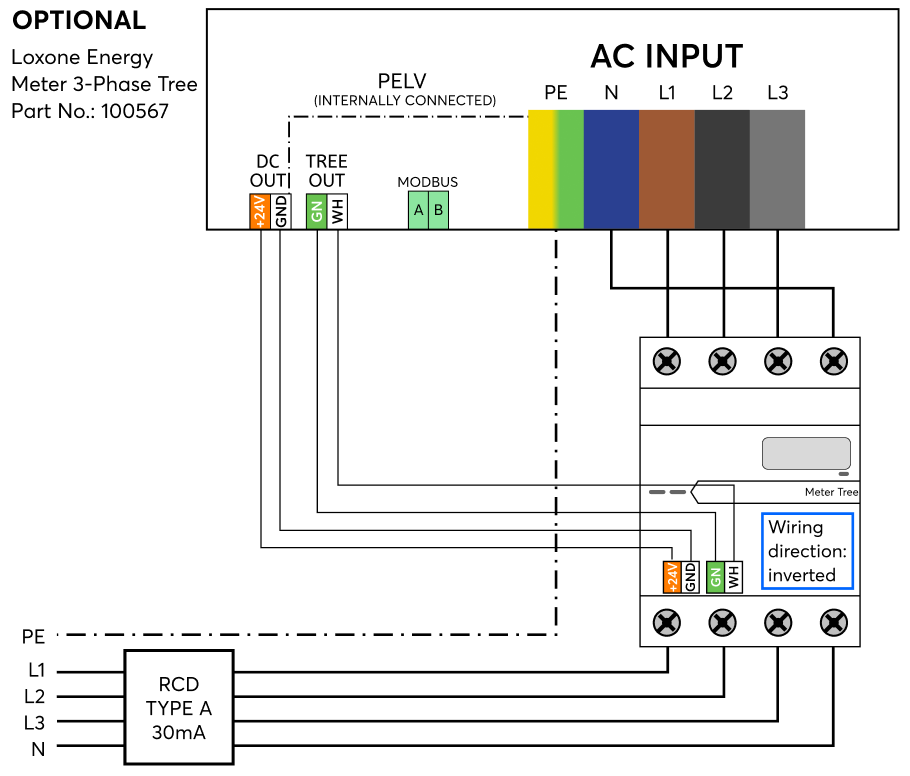

Zur Messung elektrischer Energie kann ein Loxone Energiezähler Tree einfach auf der integrierten Hutschiene montiert und mit der Tree-Schnittstelle verbunden werden. Zusätzlich kann ein Modbus-Energiezähler installiert und mit der Modbus-Schnittstelle im Gerät verbunden werden.
Optional können Produkte wie der NFC Code Touch, Touch Pure Flex,... direkt am Gerät montiert werden, um Ihren Lademodus einzustellen oder andere Funktionen auszuführen.
Datenblatt Wallbox 11kW 16A Air
Inhaltsverzeichnis
- Montage
- Inbetriebnahme
- Programmierung
- LED Status
- Ladekabel
- Begrenzung der Ladeleistung
- Prüfung der Wallbox
- Air2Tree
- Modbus-Daten lesen
- Eingänge, Ausgänge, Eigenschaften
- Sicherheitshinweise
- Dokumente

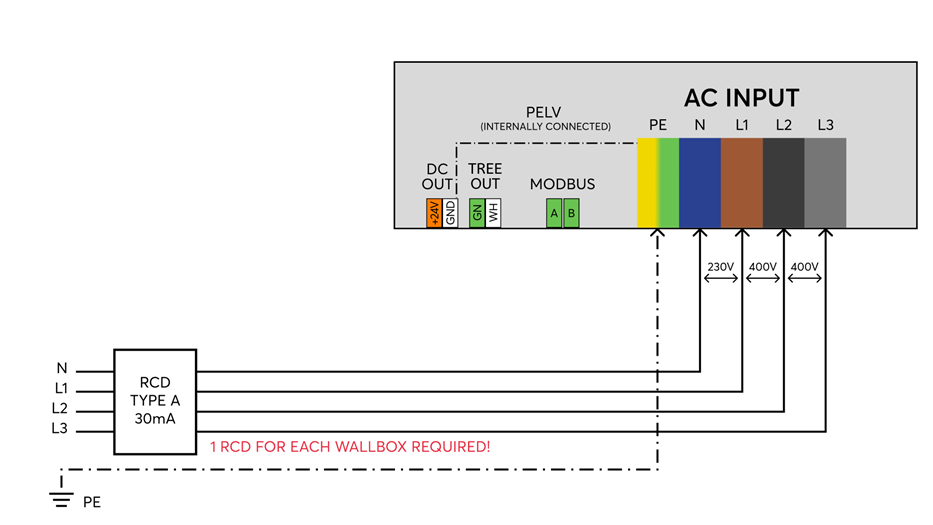

Montage↑
Befestigen Sie die Wallbox senkrecht durch Anschrauben auf einer festen, ebenen und geschlossenen Fläche.
Wählen Sie Schrauben und Befestigungsmaterial je nach Untergrund.
Achten Sie darauf, dass der Montagerahmen rundum ohne Spalt aufliegt.
Nach der Montage wird die Netzspannung eingeschaltet, die Wallbox ist daraufhin bereit zum Einlernen.
Note: Do not install the Wallbox using magnets or place it near magnetic sources (closer than 0.5 meters). Magnetic fields may interfere with the internal residual current device, potentially affecting the charging functionality.
Inbetriebnahme↑
Folgen Sie dann dem Einlernvorgang an der Air Schnittstelle.
Programmierung↑
Die Loxone Wallbox wird mit dem Baustein Wallbox in Loxone Config programmiert und eingerichtet:
LED Status↑
| Status LED | Beschreibung |
|---|---|
|
|
Gerät ist im Lernmodus, bereit zum Einlernen. |
|
|
Gerät wurde gerade eingelernt oder hat neu gestartet und ist nun online. |
|
|
Gerät kann keine Verbindung über die Air Funkschnittstelle zum Miniserver aufbauen, oder ist nicht mehr eingelernt. |
|
|
Gerät wurde in Loxone Config markiert und identifiziert sich. |
|
|
Ladevorgang begonnen. |
|
|
Ladevorgang pausiert. |
|
|
Ladefehler. |
Ladekabel↑
Ist es erforderlich, das Ladekabel zu ersetzen, muss dies durch eine Fachkraft nach den nationalen Vorschriften installiert und geprüft werden.
Dazu ist ein Ladekabel mit denselben Eigenschaften zu verwenden, dieses darf auch kürzer oder länger (max. 7,5 Meter) sein.
Die Verlängerung des Ladekabels auf eine andere Art ist nicht zulässig.
Begrenzung der Ladeleistung↑
The actual charging power depends on the vehicle, supply voltage, and battery level, and may be above or significantly below the target charging power (Tp).
Ensuring Consistent 3-Phase Charging
Manche Fahrzeuge können Schwierigkeiten beim 1-phasigen Laden oder beim Umschalten zwischen 1-phasigem und 3-phasigem Laden haben. Aus diesem Grund ist die minimale Ladeleistung des Wallbox Bausteins standardmäßig auf 4,16 kW eingestellt. Dadurch wird sichergestellt, dass der Ladevorgang ausschließlich 3-phasig erfolgt.
Vehicle Limitations on Phase Switching
Manche Fahrzeuge unterstützen während eines Ladevorgangs nur eine begrenzte Anzahl von Umschaltungen zwischen 1-phasigem und 3-phasigem Laden.
Daher kann es bei dynamischen Ladeströmen (z. B. beim Überschussladen) vorkommen, dass manche Fahrzeuge den Ladevorgang nach mehreren Phasenwechseln beenden. Diese Situation kann z. B. an bewölkten Tagen auftreten, wenn die Solarproduktion schnell schwankt.
In this case, the Wallbox remains in the "Connected" state and waits for the vehicle to resume charging.
Prüfung der Wallbox↑
Hinweis zur Prüfung der Wallbox mit Ladestations Prüfgeräten:
Aufgrund der Überprüfung des internen Fehlerstromsensors ist eine Wartezeit von mindestens 10 Sekunden erforderlich, zwischen der Umschaltung von Stellung B (Fahrzeug verbunden) auf Stellung C (Fahrzeug bereit zum Laden). Weiters muss der Wallbox eine Ladeleistung Autorisierung für den Ladevorgang vorliegen. Andernfalls kann es zu einem unbekannten Ladefehler kommen.
Air2Tree↑
The Tree interface in the Wallbox Air allows you to connect and manage a variety of Tree devices directly within the Wallbox. This interface makes it easy to integrate energy meters, touch controls, and other compatible Tree devices, providing seamless communication and control within your Loxone system.
Einschränkungen
-
An eine Wallbox Air können maximal 3 Tree Geräte angeschlossen werden.
-
Das Verbinden einer Tree to Air Bridge wird nicht unterstützt.
-
Tree Interkommunikation zwischen Geräten wird nicht unterstützt.
Unterstützte Tree Geräte
An der Tree Schnittstelle der Wallbox Air werden folgende Geräte unterstützt:
-
Energiezähler
-
Touch Geräte (z. B. Touch, Touch Pure Flex, NFC Code Touch)
Alle weiteren Tree Geräte werden offiziell nicht unterstützt, können jedoch auf eigenes Risiko angeschlossen werden.
Tree Verdrahtung und Spannungsversorgung
-
Tree Geräte müssen direkt im Gehäuse der Wallbox installiert werden.
-
Das Verlegen von Tree Leitungen außerhalb der Wallbox wird nicht empfohlen.
-
Die maximale 24 VDC Ausgangsleistung der Wallbox Air beträgt 2,4 W.
-
Die automatische Seriennummernzuweisung für Tree Geräte wird nicht unterstützt.
Empfehlung
-
Pro Air Base sollten maximal 3 Wallbox Air Einheiten mit Tree Schnittstelle verwendet werden.
-
Wenn mehrere Wallbox Air Einheiten mit Tree Geräten installiert sind, wird dringend empfohlen:
-
Eine eigene Air Base zu verwenden
-
Einen separaten Air Kanal ausschließlich für diese Wallboxen zuzuweisen
Fehlerbehebung und Stabilität
In Umgebungen mit hohem Air Datenverkehr können folgende Probleme auftreten:
-
Die Wallbox Air kann vorübergehend offline gehen
-
An die Wallbox angeschlossene Tree Geräte können ebenfalls offline gehen
-
Empfohlene Lösung: Verwenden Sie eine eigene Air Base mit einem eigenen Air Kanal für alle Wallboxen mit Air2Tree Interface, um eine stabile Kommunikation sicherzustellen.
Modbus-Daten lesen↑
Nur die Werte, die tatsächlich an den Miniserver gesendet werden, werden im Modbus Monitor angezeigt.
Das bedeutet, dass nur Werte angezeigt werden, die sich geändert haben. Die Daten werden nicht bei jedem Abfragezyklus im Monitor angezeigt.
Aktoren↑
| Kurzbeschreibung | Beschreibung |
|---|---|
| API Connector | Intelligenter API basierter Verbinder. API Commands |
Diagnose-Eingänge↑
| Kurzbeschreibung | Beschreibung | Einheit | Wertebereich |
|---|---|---|---|
| Ladefehler | Meldet einen Ladefehler. | - | 0/1 |
| Fehlerstrom | Meldet einen Fehlerstrom. | - | 0/1 |
| Onlinestatus Wallbox Air | Gibt an, ob das Gerät für den Miniserver erreichbar ist. Diagnose bei Air Geräten Diagnose bei Tree Geräten Diagnose bei Extensions |
Digital | 0/1 |
| Systemtemperatur | Liefert die interne Gerätetemperatur. Dies ist oft die Temperatur der CPU oder einer anderen Stelle im Gerät. |
° | ∞ |
| Fehlercode | - | ∞ |
Eigenschaften↑
| Kurzbeschreibung | Beschreibung | Standardwert |
|---|---|---|
| Onlinestatus überwachen | Wenn aktiviert, werden Sie über den Systemstatus oder über den Mailer benachrichtigt, wenn das Gerät nicht mehr erreichbar bzw. offline ist. | - |
| Repeater Funktion deaktivieren | Repeater Funktion dieses Air-Gerätes deaktivieren. Loxone Air basiert auf der Mesh-Technologie. Jedes Air-Gerät mit fester Spannungsversorgung kann Pakete von anderen Air-Geräten weiterleiten (repeaten) und erweitert somit die Reichweite und Stabilität des Gesamtsystems. In großen Systemen mit sehr vielen Air-Geräten auf engem Raum kann die Kommunikation zwischen den Air-Geräten zu einer sehr hohen Funkkanal-Auslastung führen. Eine zuverlässige Erreichbarkeit der Air-Geräte kann dadurch nicht mehr gewährleistet werden. Das Deaktivieren der Repeater Funktion bei einzelnen Air Geräten kann hier Abhilfe schaffen. Deaktivieren Sie diese Funktion nicht leichtfertig, da dies Auswirkungen auf die Reichweite und Stabilität des Systems haben kann. |
- |
| Seriennummer | Seriennummer des Air Geräts. Das automatische Einlernen kann auf der Air Base aktiviert werden. Das automatische Einlernen kann auf der Air Base für eine bestimmte Zeit aktiviert werden. |
- |
Sicherheitshinweise↑
Die Installation muss nach den einschlägigen Vorschriften durch eine Elektrofachkraft erfolgen.
Nur auf einer festen, ebenen und geschlossenen Fläche montieren.
Die Auswahl der Leiterquerschnitte und der zugehörigen Überstrom-Schutzeinrichtungen ist durch nationale und internationale Normen und Installationsrichtlinien festgelegt. Dabei muss ein Leiterquerschnitt passend zum Nennstrom der Last gewählt werden, sowie Isolationsmaterial und Art der Leitung, Verlegeart, und Umgebungstemperatur berücksichtigt werden.
Dokumente↑
Datenblatt Wallbox 11kW 16A Air
Temperaturen thermische Abschaltung
