Der Loxone Fan Control Tree ist ein 4-stufiger AC-Deckenventilator-Controller, der mit Serienkondensatoren die Geschwindigkeit in diskreten Stufen regelt.
Datenblatt Fan Control Tree 230 V
Datenblatt Fan Control Tree 120 V
Inhaltsverzeichnis
- Montage
- Inbetriebnahme
- Programmierung
- Eingänge, Ausgänge, Eigenschaften
- Sicherheitshinweise
- Dokumente
Montage↑
Die Installation des Fan Control Trees erfolgt in einem geeigneten Verteiler auf einer Hutschiene.
Schließen Sie die Spannungsversorgung, die Tree-Schnittstelle sowie den Deckenventilator an. Der Ausgang ist für einen Deckenventilator im Lastbereich von 30 W bis 120 W geeignet. Der Ventilator wird in 4 Geschwindigkeitsstufen gesteuert: (Aus), Langsam, Mittel, Schnell, Maximal. Die verfügbaren Stufen können innerhalb des zulässigen Lastbereichs variieren.
Inbetriebnahme↑
Nach dem Herstellen der Spannungsversorgung startet das Gerät und die Status-LED blinkt bei korrekter Verbindung zum Miniserver über die Tree-Schnittstelle nach kurzer Zeit orange.
Folgen Sie dann dem Einlernvorgang an der Tree Schnittstelle.
Programmierung↑

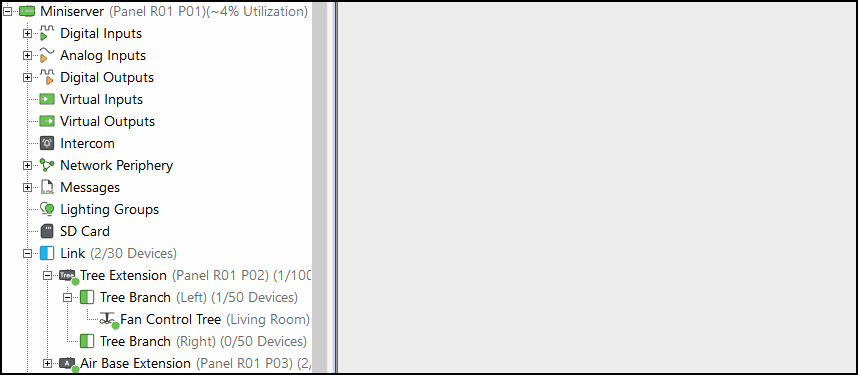

Der Fan Control Tree wird mit dem Baustein Stufenauswahl in Loxone Config programmiert und eingestellt:
Aktoren↑
| Kurzbeschreibung | Beschreibung | Einheit |
|---|---|---|
| Modus | Aus, Langsam, Mittel, Schnell, Maximal | - |
| API Connector | Text |
Diagnose-Eingänge↑
| Kurzbeschreibung | Beschreibung | Einheit | Wertebereich |
|---|---|---|---|
| Onlinestatus Fan Control Tree | Gibt an, ob das Gerät für den Miniserver erreichbar ist. Diagnose bei Air Geräten Diagnose bei Tree Geräten Diagnose bei Extensions |
Digital | 0/1 |
| Systemtemperatur | Liefert die interne Gerätetemperatur. Dies ist oft die Temperatur der CPU oder einer anderen Stelle im Gerät. |
° | ∞ |
| Temperaturabschaltung | Eingang ist aktiv, wenn die Ausgänge des Geräts aufgrund zu hoher Gerätetemperatur abgeschaltet wurden. Mögliche Gründe: Zu hohe Umgebungstemperaturen, Überlastung der Ausgänge. | Digital | 0/1 |
Eigenschaften↑
| Kurzbeschreibung | Beschreibung | Standardwert |
|---|---|---|
| Onlinestatus überwachen | Wenn aktiviert, werden Sie über den Systemstatus oder über den Mailer benachrichtigt, wenn das Gerät nicht mehr erreichbar bzw. offline ist. | - |
| Seriennummer | Gibt die Seriennummer des Geräts an. Tragen Sie hier 'Auto' ein, um ein Tree Gerät mit unbekannter Seriennummer automatisch einzulernen. Dies kann nur verwendet werden, wenn nur ein Tree Gerät des gleichen Typs vorhanden ist. Speichern Sie dann in den Miniserver, um das Tree Gerät einzulernen. Danach muss das Programm wieder aus dem Miniserver geladen werden, um die tatsächliche Seriennummer des Tree Geräts ins Programm zu übernehmen. |
- |
| Status LEDs ausschalten | Wenn angehakt werden die Status LEDs am Gerät im Normalbetrieb abgeschalten. Im Falle eines Fehlers wird das Gerät weiterhin über dessen Status LEDs auf sich aufmerksam machen. |
- |
Sicherheitshinweise↑
Die Installation muss nach den einschlägigen Vorschriften durch eine Elektrofachkraft erfolgen.
Dieses Gerät muss auf einer DIN-Hutschiene in einem Elektroverteilerschrank (Standardverteiler) montiert werden und darf nur von qualifiziertem Fachpersonal installiert werden.
Der Schutz gegen elektrische Berührung und der Brandschutz müssen bei der Endinstallation durch die Verwendung eines normgerechten bzw. zugelassenen Gehäuses gewährleistet sein.
Für Installationen in den USA und Kanada muss dieses Gerät in einem Metallgehäuse oder einem Gehäuse mit 5VA-Bewertung installiert werden.
Zur Ein- und Ausschaltung des Geräts während der Installation sowie im Störungsfall muss eine Trennvorrichtung vorhanden sein. Diese muss leicht zugänglich und gut sichtbar angebracht sein.
Bei einer vom Hersteller nicht vorgesehenen Verwendung des Geräts können die integrierten Schutzmaßnahmen beeinträchtigt werden.
Das Gerät ist wartungsfrei und darf ausschließlich mit einem trockenen Tuch gereinigt werden.
