Fan Coil Steuerung

Dieser Baustein steuert Fan Coil Geräte, wie sie typischerweise in Gewerbegebäuden und Hotels eingesetzt werden.
Basierend auf aktueller Raumtemperatur (ϑc) und Zieltemperatur (ϑt) wird die Luftmenge mittels PI-Regler geregelt.
Die Heiz- bzw. Kühlventile werden abhängig vom Bedarf angesteuert.

Inhaltsverzeichnis


Eingänge

KürzelKurzbeschreibungBeschreibungEinheitWertebereich
ϑcCurrent Room TemperatureWert wird von verknüpfter intelligenter Raumregelung bereitgestellt°
ϑtTarget Room TemperatureWert wird von verknüpfter intelligenter Raumregelung bereitgestellt°
HaHeating AvailableGibt an, ob die Heizquelle verfügbar ist. TRUE, wenn keine Verbindung besteht.-0/1
CaCooling AvailableGibt an, ob die Kühlquelle verfügbar ist. TRUE, wenn keine Verbindung besteht.-0/1
DwcDoor and Window Contact0=Geschlossen
1=Offen
-0/1
RtdReset to defaultSetzt Parameter und Einstellungen des Bausteins auf die Standardwerte laut Bausteinvorlage zurück.-0/1
OffOffPuls: Schaltet Lüfter und Ventile aus.
Ein: Alle Ausgänge auf aus, setzt Timer zurück und sperrt den Block.
Dominierender Eingang.
-0/1
SmSilent ModeWenn aktiviert, wird die maximale Lüftergeschwindigkeit gemäß der Einstellung "Lüftergeschwindigkeit im Leisemodus" festgelegt.
Wird die Funktion wieder deaktiviert, wird die Lüftergeschwindigkeit neu berechnet.
-0/1
BmBoost ModeSetzt die Lüftergeschwindigkeit auf maximal.-0/1
PtPause TimerPausiert das Gerät für die im Parameter (Ptd) eingestellte Dauer.-0/1
FanFan SpeedLüftergeschwindigkeit in Prozent der maximalen Leistung.
-1 für Auto.
-1 wenn nicht verbunden.
%-1...100




Parameter

KürzelKurzbeschreibungBeschreibungEinheitWertebereichStandardwert
FmaxMaximum Fan Speed in Auto ModeMaximale Lüftergeschwindigkeit im Automatikmodus%0...10080
ModeMode0 = Aus
2 = Heizen
3 = Kühlen
4 = Belüftung
Wird durch IRC festgelegt, wenn auf Automatik gestellt und von IRC gesteuert
-0...41
PtdPause Timer DurationStartet mit steigender Flanke am Eingang (Pt). Hält das Gerät für die angegebene Dauer an.s0...∞7200
FϑKPProportional Gain (Fan)Proportionaler Verstärkungsfaktor für den Lüfterausgang basierend auf der Temperatur. Wird für den PI-Regler verwendet.-0...∞50
FϑKIIntegral Gain (Fan)Integrierter Verstärkungsfaktor für den Lüfterausgang basierend auf der Temperatur. Wird für den PI-Regler verwendet.-0...∞0.01
FϑStSample Time (Fan)Abtastintervall für den Lüfterausgang basierend auf der Temperatur. Wird für den PI-Regler verwendet.s0...∞60




Ausgänge

KürzelKurzbeschreibungBeschreibungEinheitWertebereich
HHeating OutputHeizausgang-0...10
CCooling OutputKühlausgang-0...10
HCCombined Heating/Cooling OutputKombinierter Heiz-/Kühlausgang-0...10
FanFan Speed AnalogueLüftergeschwindigkeit analog-0...100
FanSFan Speed StepAktuelle Stufe, berechnet mit der Einstellung "Lüfterstufen".-0...∞
ϑcCurrent Room TemperatureAktuelle Raumtemperatur°
ϑtTarget Room TemperatureZielraumtemperatur°
ModeCurrent Mode0 = Aus
1 = Auto
2 = Heizen
3 = Kühlen
4 = Belüftung
-0...4
SStatusAn wenn entweder Ventil offen oder Lüfter aktiv ist.-0/1
APIAPI ConnectorIntelligenter API basierter Verbinder.
API Commands
--




Eigenschaften

KurzbeschreibungBeschreibungEinheitWertebereichStandardwert
LüfterstufenZur Abbildung diskreter Stufen. Beispiel: 4 Stufen → 25 % der vollen Leistung pro Stufe.-0...1003
Lüftergeschwindigkeit im LeisemodusMaximale Lüftergeschwindigkeit im Leisemodus%0...10010



Funktionsbeschreibung

Dieser Baustein regelt Luftmenge sowie Heiz- und Kühlleistung in Abhängigkeit von aktueller Temperatur und Zieltemperatur.

Die Luftmenge wird nur so weit erhöht, wie es zur Einhaltung der Zieltemperatur erforderlich ist, da größere Luftmengen zu höheren Energieverlusten führen.

Die Ausgänge werden gemäß der folgenden Betriebslogik gesteuert:

BetriebsmodusLuftmengeHeizausgangKühlausgang
Heizenϑ variable100 %Alles in Ordnung
Kühlenϑ variableAlles in Ordnung100 %
Everything OkAlles in OrdnungAlles in OrdnungAlles in Ordnung

ϑ variabel
Die Luftmenge wird abhängig von der Differenz zwischen aktueller Temperatur und Zieltemperatur geregelt.
Der Heiz- bzw. Kühlausgang arbeitet dabei mit maximaler Leistung.

Um störende Sprünge in der Regelung zu vermeiden, erfolgt die Anpassung der Luftmenge einmal pro Minute mit einer maximalen Änderung von 20 %.
Eine Änderung von 100 % auf 0 % dauert somit 5 Minuten.

Beispielprogrammierung

In Kombination mit Intelligenter Raumregelung

Die Heiz- und Kühlventile sowie der Lüfter werden an die entsprechenden Ausgänge des Bausteins angeschlossen.

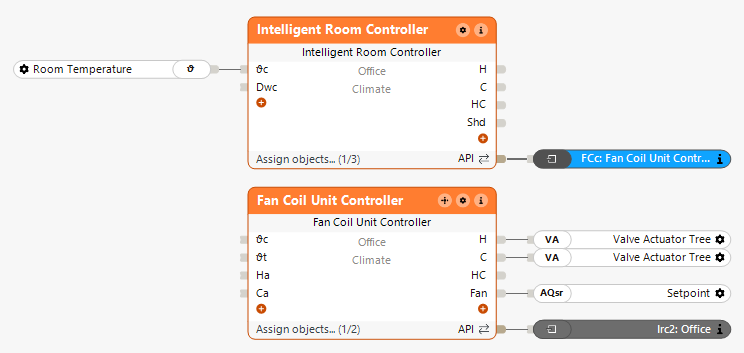

Über den API Connector kann die Fan Coil Steuerung mit der Intelligenten Raumregelung verbunden werden:

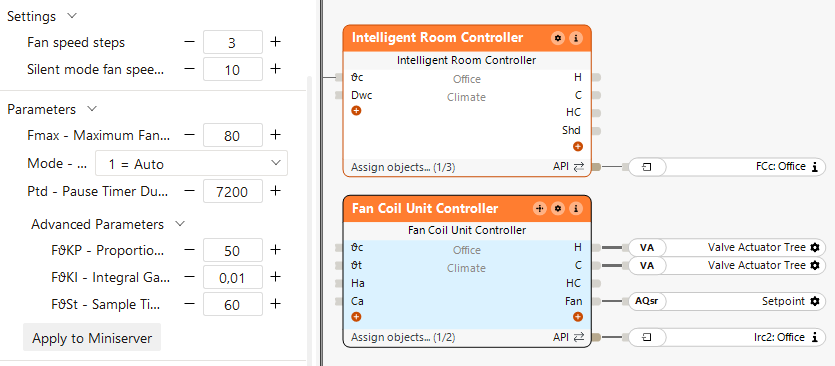

Im Eigenschaftenfenster können die PI-Regelparameter für die temperaturabhängige Lüfterregelung angepasst werden:

Da in diesem Beispiel ein 4-Leiter-System verwendet wird, müssen die Eingänge (Ha) und (Ca) nicht beschaltet werden, da Heizen und Kühlen standardmäßig als verfügbar angenommen werden.

Die Intelligente Raumregelung übernimmt die Raumlogik und übergibt Temperaturwerte sowie Heiz- und Kühlanforderungen an die Fan Coil Steuerung.
Diese regelt die Luftmenge sowie die Heiz- und Kühlventile.

In Kombination mit Intelligenter Raumregelung und Fan Coil Zentralsteuerung

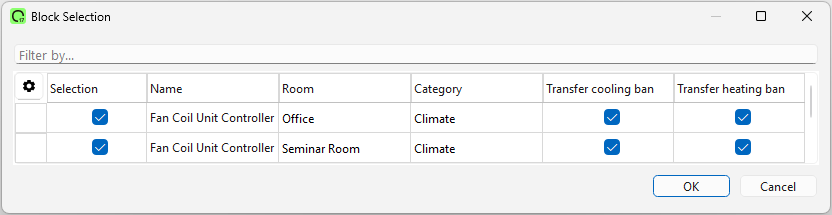

Mit Doppelklick auf den Zentralbaustein können die entsprechenden Fan Coil Steuerungen hinzugefügt werden:

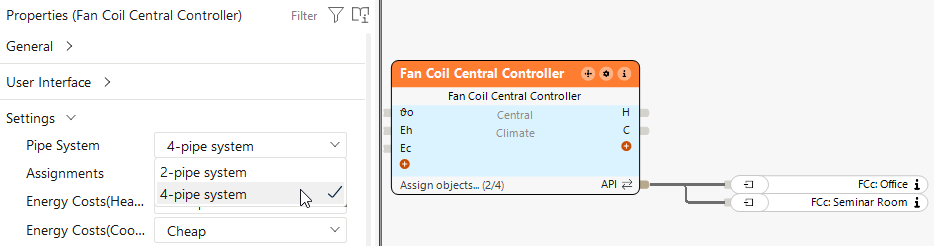

Im Eigenschaftenfenster kann direkt zwischen 2-Leiter und 4-Leiter-System gewählt werden:

Die Fan Coil Zentralsteuerung fasst die Anforderungen zusammen und entscheidet, ob Heizen oder Kühlen aktiv ist.
Auf Basis dieser Entscheidung steuern die Fan Coil Steuerungen die Ventile und die Luftmenge in den jeweiligen Räumen.


Dieser Baustein kann auch eigenständig betrieben werden. Dabei werden die Temperaturwerte direkt über die Eingänge an den Baustein übergeben.
