Dieser Baustein steuert Fan Coil Geräte mit Frischluftzufuhr, wie sie typischerweise in Gewerbegebäuden und Hotels eingesetzt werden.
Abhängig von aktueller Raumtemperatur (ϑc), Zieltemperatur (ϑt) und CO2-Wert (CO2) werden Luftmenge sowie Ventile geregelt.
Die Regelung erfolgt abhängig vom Betriebszustand über PI-Regler auf Basis von Temperatur oder Luftqualität.
Inhaltsverzeichnis
Eingänge↑
| Kürzel | Kurzbeschreibung | Beschreibung | Einheit | Wertebereich |
|---|---|---|---|---|
| ϑc | Current Room Temperature | Wert wird vom verknüpften intelligenten Raumregler bereitgestellt | ° | ∞ |
| ϑt | Target Room Temperature | Wert wird vom verknüpften intelligenten Raumregler bereitgestellt | ° | ∞ |
| Ha | Heating Available | Gibt an, ob die Heizquelle verfügbar ist. TRUE, wenn keine Verbindung besteht. | - | 0/1 |
| Ca | Cooling Available | Gibt an, ob die Kühlquelle verfügbar ist. TRUE, wenn keine Verbindung besteht. | - | 0/1 |
| CO2 | Current Room CO2 | Wenn eine Intelligente Raumregelung mit der Fan Coil Frischluft Steuerung verbunden ist und CO2 an den Eingang angeschlossen ist, verwendet das System den CO2-Wert der Intelligenten Raumregelung und ignoriert den Wert am Eingang (CO2) der Fan Coil Frischluft Steuerung. | ppm | 0...∞ |
| Dwc | Door and Window Contact | 0=Geschlossen 1=Offen | - | 0/1 |
| Rtd | Reset to default | Setzt Parameter und Einstellungen des Bausteins auf die Standardwerte laut Bausteinvorlage zurück. | - | 0/1 |
| Off | Off | Puls: Schaltet Lüfter und Ventile aus. Ein: Alle Ausgänge auf aus, setzt Timer zurück und sperrt den Block. Dominierender Eingang. | - | 0/1 |
| Sm | Silent Mode | Wenn aktiviert, wird die maximale Lüftergeschwindigkeit gemäß der Einstellung "Lüftergeschwindigkeit im Leisemodus" festgelegt. Wird die Funktion wieder deaktiviert, wird die Lüftergeschwindigkeit neu berechnet. | - | 0/1 |
| Bm | Boost Mode | Setzt die Lüftergeschwindigkeit auf maximal. | - | 0/1 |
| Pt | Pause Timer | Pausiert das Gerät für die im Parameter (Ptd) eingestellte Dauer. | - | 0/1 |
| Fan | Fan Speed | Lüftergeschwindigkeit in Prozent der maximalen Leistung. -1 für Auto. -1 wenn nicht verbunden. | % | -1...100 |
Parameter↑
| Kürzel | Kurzbeschreibung | Beschreibung | Einheit | Wertebereich | Standardwert |
|---|---|---|---|---|---|
| CO2t | Target CO2 | Wenn der aktuelle CO2 Wert im Raum diesen Wert überschreitet startet die Belüftung. | ppm | 0...∞ | 600 |
| Fmax | Maximum Fan Speed in Auto Mode | Maximale Lüftergeschwindigkeit im Automatikmodus | % | 0...100 | 80 |
| Mode | Mode | 0 = Aus 2 = Heizen 3 = Kühlen 4 = Belüftung Wird durch IRC festgelegt, wenn auf Automatik gestellt und von IRC gesteuert | - | 0...4 | 1 |
| Ptd | Pause Timer Duration | Startet mit steigender Flanke am Eingang (Pt). Hält das Gerät für die angegebene Dauer an. | s | 0...∞ | 7200 |
| FϑKP | Proportional Gain (Fan Temp) | Proportionaler Verstärkungsfaktor für den Lüfterausgang basierend auf der Temperatur. Wird für den PI-Regler verwendet. | - | 0...∞ | 50 |
| FϑKI | Integral Gain (Fan Temp) | Integrierter Verstärkungsfaktor für den Lüfterausgang basierend auf der Temperatur. Wird für den PI-Regler verwendet. | - | 0...∞ | 0.01 |
| FϑSt | Sample Time (Fan Temp) | Abtastintervall für den Lüfterausgang basierend auf der Temperatur. Wird für den PI-Regler verwendet. | s | 0...∞ | 60 |
| Fco2KP | Proportional Gain (Fan CO2) | Proportionaler Verstärkungsfaktor für den Lüfterausgang basierend auf der Luftqualität (CO2). Wird für den PI-Regler verwendet. | - | 0...∞ | 50 |
| Fco2KI | Integral Gain (Fan CO2) | Integrierter Verstärkungsfaktor für den Lüfterausgang basierend auf der Luftqualität (CO2). Wird für den PI-Regler verwendet. | - | 0...∞ | 0.01 |
| Fco2St | Sample Time (Fan CO2) | Abtastintervall für den Lüfterausgang basierend auf der Luftqualität (CO2). Wird für den PI-Regler verwendet. | s | 0...∞ | 60 |
| VKP | Proportional Gain (Valve) | Proportionaler Verstärkungsfaktor für Ventilausgänge basierend auf der Temperatur. Wird für den PI-Regler verwendet. | - | 0...∞ | 50 |
| VKI | Integral Gain (Valve) | Integrierter Verstärkungsfaktor für Ventilausgänge basierend auf der Temperatur. Wird für den PI-Regler verwendet. | - | 0...∞ | 0.01 |
| VSt | Sample Time (Valve) | Abtastintervall für Ventilausgänge basierend auf der Temperatur. Wird für den PI-Regler verwendet. | s | 0...∞ | 60 |
Ausgänge↑
| Kürzel | Kurzbeschreibung | Beschreibung | Einheit | Wertebereich |
|---|---|---|---|---|
| H | Heating Output | Heizausgang | - | 0...10 |
| C | Cooling Output | Kühlausgang | - | 0...10 |
| HC | Combined Heating/Cooling Output | Kombinierter Heiz-/Kühlausgang | - | 0...10 |
| Fan | Fan Speed Analogue | Lüftergeschwindigkeit analog | - | 0...100 |
| FanS | Fan Speed Step | Aktuelle Stufe, berechnet mit der Einstellung "Lüfterstufen". | - | 0...∞ |
| ϑc | Current Room Temperature | Aktuelle Raumtemperatur | ° | ∞ |
| ϑt | Target Room Temperature | Zielraumtemperatur | ° | ∞ |
| Mode | Current Mode | 0 = Aus 1 = Auto 2 = Heizen 3 = Kühlen 4 = Belüftung | - | 0...4 |
| S | Status | An wenn entweder Ventil offen oder Lüfter aktiv ist. | - | 0/1 |
| API | API Connector | Intelligenter API basierter Verbinder. API Commands | - | - |
Eigenschaften↑
| Kurzbeschreibung | Beschreibung | Einheit | Wertebereich | Standardwert |
|---|---|---|---|---|
| Lüfterstufen | Zur Abbildung diskreter Stufen. Beispiel: 4 Stufen → 25 % der vollen Leistung pro Stufe. | - | 0...100 | 3 |
| Lüftergeschwindigkeit im Leisemodus | Maximale Lüftergeschwindigkeit im Leisemodus | % | 0...100 | 10 |
Funktionsbeschreibung↑
Dieser Baustein regelt Luftmenge sowie Heiz- und Kühlleistung in Abhängigkeit von aktueller Temperatur, Zieltemperatur und Luftqualität (CO2).
Die Luftfeuchtigkeit wird nicht berücksichtigt.
Die Luftmenge wird nur so weit erhöht, wie es zur Einhaltung von Zieltemperatur und Luftqualität erforderlich ist, da größere Luftmengen zu höheren Energieverlusten führen.
Die Ausgänge werden gemäß der folgenden Betriebslogik gesteuert:
| Betriebsmodus | Luftmenge | Heizausgang | Kühlausgang |
|---|---|---|---|
| Heizen & gute Luftqualität | ϑ variable | 100 % | Alles in Ordnung |
| Heizen & schlechte Luftqualität | CO2 variable | ϑ variabel | Alles in Ordnung |
| Kühlen & gute Luftqualität | ϑ variable | Alles in Ordnung | 100 % |
| Kühlen & schlechte Luftqualität | CO2 variable | Alles in Ordnung | ϑ variabel |
| Schlechte Luftqualität | CO2 variable | Alles in Ordnung | Alles in Ordnung |
| Everything Ok | Alles in Ordnung | Alles in Ordnung | Alles in Ordnung |
ϑ variabel
Die Luftmenge wird abhängig von der Differenz zwischen aktueller Temperatur und Zieltemperatur geregelt.
Der Heiz- bzw. Kühlausgang arbeitet dabei mit maximaler Leistung.
CO2 variabel
Die Luftmenge wird abhängig von der Luftqualität geregelt.
Verschlechtert sich die Luftqualität, wird die Luftmenge erhöht.
Heiz- und Kühlleistung werden an den aktuellen Bedarf angepasst.
 | Um störende Sprünge in der Regelung zu vermeiden, erfolgt die Anpassung der Luftmenge einmal pro Minute mit einer maximalen Änderung von 20 %. Eine Änderung von 100 % auf 0 % dauert somit 5 Minuten. Verschlechtert sich beispielsweise in der Betriebsart Heizen & gute Luftqualität die Luftqualität, wird die Regelung der Luftmenge schrittweise von der temperaturabhängigen auf die CO2-basierte Regelung umgestellt. |
Beispielprogrammierung↑
In Kombination mit Intelligenter Raumregelung
Die Heiz- und Kühlventile sowie der Lüfter werden an die entsprechenden Ausgänge des Bausteins angeschlossen.

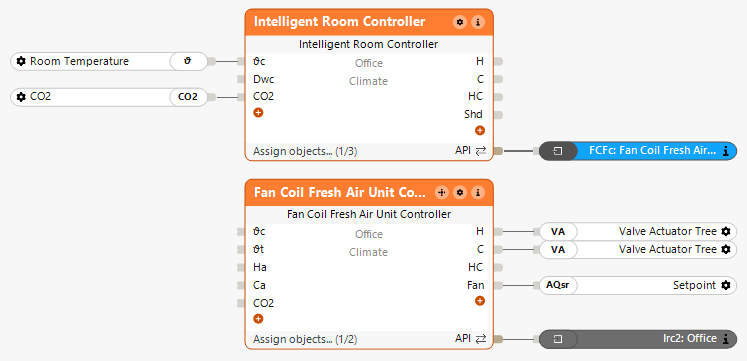

Über den API Connector kann die Fan Coil Frischluft Steuerung mit der Intelligenten Raumregelung verbunden werden:

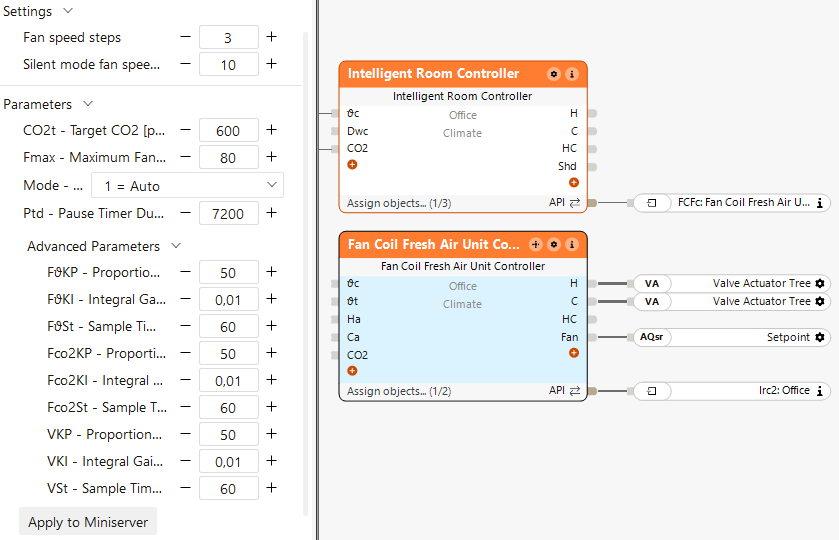

Im Eigenschaftenfenster können die PI-Regelparameter für die temperaturabhängige Lüfterregelung, die CO2-basierte Lüfterregelung sowie die temperaturabhängige Ventilregelung angepasst werden:
Da in diesem Beispiel ein 4-Leiter-System verwendet wird, müssen die Eingänge (Ha) und (Ca) nicht beschaltet werden, da Heizen und Kühlen standardmäßig als verfügbar angenommen werden.
Die Intelligente Raumregelung übernimmt die Raumlogik und übergibt Temperaturwerte sowie Heiz- und Kühlanforderungen an die Fan Coil Frischluft Steuerung.
Diese regelt die Luftmenge sowie die Heiz- und Kühlventile unter Berücksichtigung der Luftqualität.
In Kombination mit Intelligenter Raumregelung und Fan Coil Zentralsteuerung

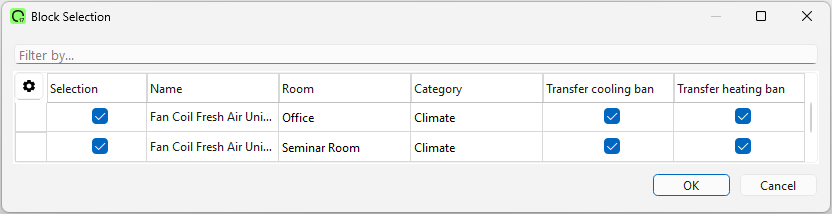

Mit Doppelklick auf den Zentralbaustein können die entsprechenden Fan Coil Frischluft Steuerungen hinzugefügt werden:

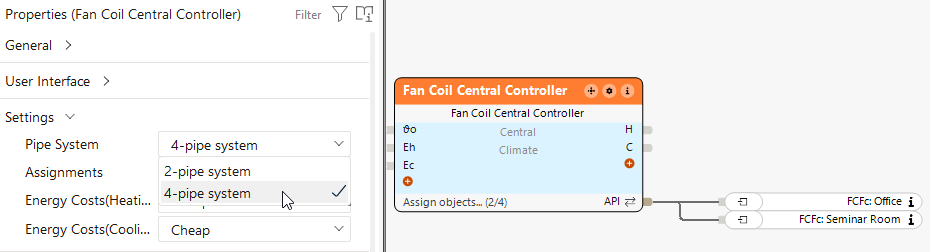

Im Eigenschaftenfenster kann direkt zwischen 2-Leiter und 4-Leiter-System gewählt werden:
Die Fan Coil Zentralsteuerung fasst die Anforderungen zusammen und entscheidet, ob Heizen oder Kühlen aktiv ist.
Auf Basis dieser Entscheidung steuern die Fan Coil Frischluft Steuerungen die Ventile und die Luftmenge unter Berücksichtigung der Luftqualität.
Dieser Baustein kann auch eigenständig betrieben werden. Dabei werden die Temperaturwerte sowie der CO2-Wert direkt über die Eingänge an den Baustein übergeben.
