Der Baustein Klimaanlagensteuerung wird zur Steuerung von Klimaanlagen verwendet.
Inhaltsverzeichnis
- Eingänge
- Parameter
- Ausgänge
- Eigenschaften
- Hinweise zur Temperaturregelung
- Kombination von Klimaanlagensteuerung und intelligenter Raumregelung
- Klimaanlagensteuerung Integration in Intelligente Raumregelung
- Verlauf
Eingänge↑
Die Funktionsweise der Stufe Auto für Modus, Lüftergeschwindigkeit und Luftstromrichtung ist in der Anleitung der jeweils verwendeten Klimaanlage nachzulesen. Je nach Klimaanlage ist die Anzahl der verfügbaren Stufen unterschiedlich.
Wenn die Einstellung auf Auto gesetzt ist, wird die Regelung vollständig vom Klimagerät übernommen. Das bedeutet, dass das Klimagerät im Auto-Modus automatisch den Betriebsmodus, die Lüftergeschwindigkeit und die Luftstromrichtung bestimmt.
| Kürzel | Kurzbeschreibung | Beschreibung | Einheit | Wertebereich |
|---|---|---|---|---|
| Tg | Toggles between On and Off | Schaltet zwischen Ein und Aus um | - | 0/1 |
| On | Set to On | Einschalten | - | 0/1 |
| Off | Set to Off | Impuls: Klimaanlage und Status Ausgang werden ausgeschaltet. Ein: Klimaanlage ist ausgeschaltet, Baustein ist gesperrt, alle Ausgänge sind zurückgesetzt, während der Eingang aktiv ist. | - | 0/1 |
| ϑt | Target Temperature | Zieltemperatur | ° | ∞ |
| ϑc | Current Temperature | Wenn dieser Eingang verbunden ist, wird er zur Temperaturregelung verwendet. Die Klimaanlagensteuerung passt ihr Verhalten entsprechend der gemessenen Raumtemperatur an. Ist der Eingang nicht verbunden, übernimmt die Inneneinheit die Regelung selbstständig. | - | ∞ |
| Mode | Mode 1-5 | 1 = Auto 2 = Heizen 3 = Kühlen 4 = Trocknen 5 = Ventilator Die verfügbaren Modi können in den Modus-Einstellungen des Bausteins festgelegt werden. | - | 1...5 |
| Fan | Fan speed 0-7 | 0 = Aus 1 = Auto 2 = Leise 3 = Sehr Niedrig 4 = Niedrig 5 = Mittel 6 = Hoch 7 = Sehr Hoch Die verfügbaren Lüftergeschwindigkeiten können in den Lüftergeschwindigkeits-Einstellungen des Bausteins festgelegt werden. | - | 0...7 |
| ADir | Airflow direction up/down 1-8 | 1 = Auto 2- 6 = Position 1-5 7 = Pendeln 8 = Kein Pendeln Die verfügbaren Luftstromrichtungen können in den Luftstromrichtungs-Einstellungen des Bausteins festgelegt werden. Die vertikale Lamellenverstellung wird von keinem AC Control Air-Typ unterstützt. Diese Einschränkung ist in erster Linie auf Einschränkungen bei den Schnittstellen zurückzuführen, die für die Kommunikation mit den Klimageräten verwendet werden. Während einige Modelle diese Funktion theoretisch unterstützen könnten, wurde sie nicht implementiert, um die Konsistenz der Steuerungen über alle Typen hinweg zu erhalten. | - | 1...8 |
| Rtd | Reset to default | Setzt Parameter und Einstellungen des Bausteins auf die Standardwerte laut Bausteinvorlage zurück. | - | 0/1 |
| Dwc | Door / window contact | 0 = geschlossen, 1 = offen Wenn das Gerät eingeschaltet ist, wird es so lange pausiert, wie eine oder mehrere Türen/Fenster offen sind. | - | 0/1 |
| Pt | Pause timer | Pausiert das Gerät für die im Parameter (Ptd) eingestellte Dauer. | - | 0/1 |
| Ls | Load shedding | Wenn aktiviert, pausiert das Gerät das Laden, um Netzleistungsspitzen oder ähnliche Probleme zu verhindern, und bleibt so lange pausiert, wie die Lastabwurf aktiv ist. | - | 0/1 |
| Sm | Silent Mode | Wenn aktiviert, wird die Lüftergeschwindigkeit gemäß der Einstellung 'Lüftergeschwindigkeit im Leisemodus' gesetzt. Bei Deaktivierung wird sie auf den zuletzt über den Eingang oder die App definierten Wert zurückgesetzt. | - | 0/1 |
Parameter↑
| Kürzel | Kurzbeschreibung | Beschreibung | Einheit | Wertebereich | Standardwert |
|---|---|---|---|---|---|
| Ptd | Pause timer duration | Beginnt mit der fallenden Flanke des Eingangs (Pt). Hält das Gerät für die angegebene Dauer pausiert. | s | 0...∞ | 7200 |
| Hys | Hysteresis | Hysterese für das Ein- und Ausschalten. Diese Einstellung gilt nur, wenn die Zieltemperatur vom Intelligenten Raumcontroller verwaltet wird (automatisch aktiviert). | ° | 0...∞ | 0.5 |
| O | Target Offset | Offset der Zieltemperatur bezogen auf die empfangene Zieltemperatur. Diese Einstellung gilt nur, wenn die Zieltemperatur von der Intelligenten Raumregelung verwaltet wird (automatisch aktiviert) und sich der Regler im Modus Eco oder Eco2 (Gebäudeschutz) befindet. | ° | 0...∞ | 1 |
| minT | Minimum Target Temperature | Niedrigste einstellbare Zieltemperatur in der App | ° | ∞ | 1 |
| maxT | Maximum Target Temperature | Höchste Zieltemperatur, die in der App eingestellt werden kann | ° | ∞ | 40 |
Ausgänge↑
| Kürzel | Kurzbeschreibung | Beschreibung | Wertebereich |
|---|---|---|---|
| Status | Device-Status | 0 = Aus, 1 = An | 0/1 |
| Mode | Current Mode 1-5 | Aktueller Modus 1-5 | 1...5 |
| Fan | Fan speed 0-7 | Lüftergeschwindigkeit 0-7 | 0...7 |
| Adir | Airflow direction up/down 1-7 | Luftstromrichtung nach oben/unten 1-7 | 1...7 |
| ϑt | Target temperature | Zieltemperatur | ∞ |
| ϑc | Current temperature | Aktuelle Temperatur | ∞ |
| API | API Connector | Intelligenter API basierter Verbinder. API Commands | - |
Eigenschaften↑
| Kurzbeschreibung | Beschreibung | Wertebereich | Standardwert |
|---|---|---|---|
| Modus Bezeichnungen | Verwendung und Bezeichnung der Modi konfigurieren | - | - |
| Luftstromrichtung Bezeichnungen | Verwendung und Bezeichnung der Luftstromrichtungen konfigurieren | - | - |
| Lüftergeschwindigkeit Bezeichnungen | Verwendung und Bezeichnung der Lüftergeschwindigkeiten konfigurieren | - | - |
| Lüftergeschwindigkeit im Leisemodus | Lüftergeschwindigkeit, die beim Aktivieren des Leisemodus gesetzt wird | - | - |
| Standard-Luftstrom | Luftstromrichtung, die eingestellt wird, wenn die Klimaanlage ausgeschaltet ist | - | - |
| Standard-Lüftergeschwindigkeit | Lüftergeschwindigkeit, die eingestellt wird, wenn die Klimaanlage ausgeschaltet ist | - | - |
| Standard-Zieltemperaturmodus | Gibt an, ob das System die zuletzt angewendete Standard-Zieltemperatur oder einen manuell definierten Festwert verwendet. | - | - |
| Aktivitätsprotokolleinträge | Anzahl der Einträge im Aktivitätsprotokoll. 0: Protokoll ist deaktiviert. Das Aktivitätsprotokoll zeichnet relevante Änderungen seit dem Programmstart auf. | 0...100 | 20 |
| ϑc an die Klimaanlage weiterleiten | Wenn aktiviert, wird der Eingang ϑc der Klimaanlagensteuerung oder der angeschlossenen Intelligenten Raumregelung von der Klimaanlage in die Temperaturregelung einbezogen (siehe Hinweise zur Temperaturregelung). | - | - |
Hinweise zur Temperaturregelung↑
Die Temperaturregelung erfolgt immer durch die Klimaanlage, der Baustein Klimaanlagensteuerung sowie eine ggf. damit verbundene Intelligente Raumregelung geben lediglich Zielwerte vor.
Über die Einstellung "ϑc an die Klimaanlage weiterleiten" kann Einfluss auf die Regelung der Klimaanlage genommen werden. Wie der Temperaturwert in die Regelung einbezogen wird, hängt vom unterstützten Modell ab.
Direkte Temperaturübertragung
Bei diesen Geräten wird der am Eingang "ϑc" anliegende Temperaturwert direkt an die Inneneinheit zur Regelung weitergeleitet:
Virtuelle Sollwertkompensation
Bei diesen Geräten kann der Temperaturwert nicht direkt an die Inneneinheit übertragen werden. Stattdessen wird der von der Klimaanlage gemessene Temperaturwert berücksichtigt und der Sollwert entsprechend angepasst, um die gewünschte Raumtemperatur zu erreichen:
Kombination von Klimaanlagensteuerung und intelligenter Raumregelung↑
Die Kombination von Intelligenter Raumregelung und Klimaanlagensteuerung ermöglicht den automatischen Betrieb der Klimaanlage.
Eco Modus
Im Eco-Modus läuft die Klimaanlage möglichst energiesparend und schützt dabei den Raum vor Überhitzung. Wurde der Raum um die konfigurierte Hysterese gekühlt, schaltet die Klimaanlage automatisch wieder ab. Der Eco-Modus ist zu jenen Zeiten vorgesehen, in denen niemand im Gebäude ist.
Eco Max, Eco Min, ϑc-Werte von der intelligenten Raumregelung werden verwendet.
Comfort Modus
Im Comfort-Modus sorgt die Klimaanlage für die gewünschte Temperatur mit minimalen Störgeräuschen. Wird die Komforttemperatur überschritten, beginnt sie automatisch zu kühlen. Ist die Wunschtemperatur erreicht, läuft sie konstant auf einer geringen Stufe und hält so die Temperatur. Der Comfort-Modus ist für jene Zeiten vorgesehen, in denen jemand im Gebäude ist.
ϑcc, ϑch, ϑc-Werte von der intelligenten Raumregelung werden verwendet.
Klimaanlagensteuerung Integration in Intelligente Raumregelung↑
Verlauf↑

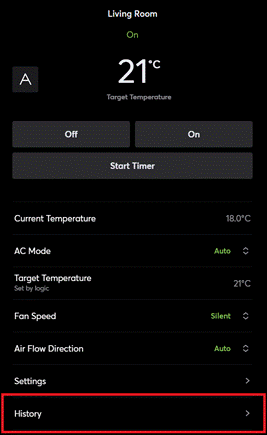

In der Visualisierung kann der Verlauf des Bausteins angezeigt werden.
Es können maximal 100 Einträge aufgelistet werden.
Bei einem Neustart oder Speichern in den Miniserver wird der Verlauf geleert.
