RGBW 24V Dimmer Air

Z RGBW Dimmer Air można przy pomocy PWM przyciemniać światła, takie jak spoty LED niskiego napięcia i taśmy LED. Kolory da się dowolnie mieszać i tworzyć różne sceny świetlne. 4 wyjścia obsługują jeden kanał z kolorowym światłem RGBW, ale można je również skonfigurować jako osobne kanały dla 4x białego światła.

Urządzenie jest również dostępne jako RGBW Compact Dimmer Air w kompaktowej obudowie. Funkcje są identyczne.

Arkusz danych RGBW 24V Dimmer Air

Arkusz danych RGBW 24V Compact Dimmer Air

Montaż↑

Dimmer RGBW został opracowany do instalacji w odpowiedniej szafie rozdzielczej na szynie DIN. Compact Dimmer może być używany bez specjalnej skrzynki instalacyjnej (np. umieszczony bezpośrednio na suficie lub meblach). Staraj się, aby długość przewodów była jak najkrótsza.

Przekrój kabla powinien być tak zwymiarowany, aby maksymalna utrata napięcia wynosiła 1 V. Można to ustalić za pomocą następującego wzoru:

ΔU = I · R = I · ((2 · L · ρ) / A)

I … prąd [A], L … długość kabla [m], A … przekrój kabla [mm²], ΔU … utrata napięcia [V], ρ … rezystywność [(Ω * mm²)/m], ρ = stała (0,0172 dla miedzi)

Uruchomienie↑

W stanie dostawy tryb parowania będzie aktywny po podłączeniu zasilania. Jest to sygnalizowane miganiem diody LED stanu na czerwono/zielono/pomarańczowo.

Następnie wykonaj procedurę parowania w interfejsie Air.

Jeśli chcesz ręcznie aktywować tryb nauki, najpierw odłącz urządzenie na 10 sekund, a następnie podłącz je ponownie. Jeśli połączenie z Miniserverem nie będzie możliwe przez dwie minuty, tryb nauki aktywuje się na 30 minut.

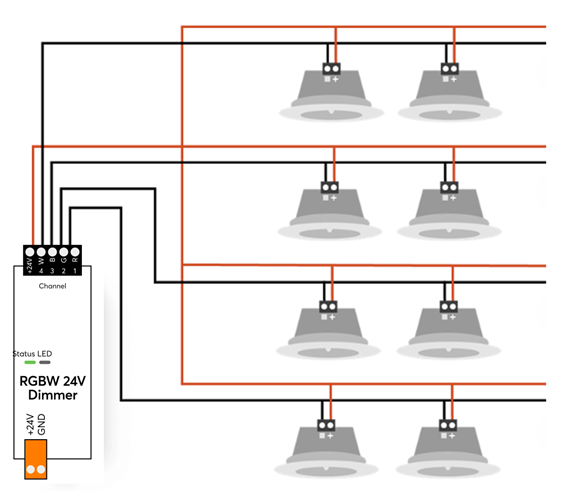

Poszczególne kanały↑

Jeśli we właściwościach urządzenia jako typ siłownika wybrany jest „pojedynczy kanał”, przypisanie kanału jest następujące:

Wyjście 1 - zacisk czerwony, wyjście 2 - zacisk zielony, wyjście 3 - zacisk niebieski, wyjście 4 - zacisk biały

Smart Tunable White↑

Tunable White (TW) odnosi się do oświetlenia białym światłem, które można regulować w zakresie temperatury barwowej.
W tym celu dostępne są źródła światła, takie jak paski LED, które łączą ciepłobiałe światło z chłodnym białym światłem.
Temperaturę barwową można regulować od ciepłej bieli do chłodnej bieli poprzez zmieszanie dwóch kolorów.

W tym celu urządzenia Loxone z wyjściami ściemnialnymi RGBW obsługują aktory typu Smart Tunable White:

Na każdy aktor przypadają dwa wyjścia ściemniacza dla chłodnej bieli (CW) i ciepłej bieli (WW).
Aktory Smart Tunable White są obsługiwane przez blok Sterownik oświetlenia.

Można skonfigurować dwa aktory Smart TW lub jeden aktor Smart TW i dwa kanały indywidualne.
Przypisanie przyłączy jest następujące:

W ustawieniach aktora Smart TW temperaturę barwową źródła światła można ustawić na ciepłą biel i chłodną biel:

Informacje te można znaleźć w danych technicznych źródła światła.

Aktory↑

Krótki opis	Opis	Zakres wartości
Smart aktor RGBW	Smart aktor	∞

Wejścia diagnostyczne↑

Krótki opis	Opis	Jednostka	Zakres wartości
Status online RGBW 24V Dimmer Air	Wskazuje, czy urządzenie jest dostępne przez Miniserver. Diagnostyka urządzeń Air Diagnostyka urządzeń Tree Diagnostyka rozszerzeń	Cyfrowy	0/1

Właściwości↑

Krótki opis	Opis	Wartość standardowa
Monitoruj status online	Po wybraniu tej opcji użytkownik będzie powiadamiany za pośrednictwem Statusu systemu lub Mailera, jeśli urządzenie nie będzie już dostępne lub przejdzie w stan offline.	-
Numer seryjny	Numer seryjny urządzenia Air	-
Typ urządzenia	Typ urządzenia Air	-
Typ aktora	Użyj urządzenia z aktorem standardowym lub Smart. Aktory Smart obsługują dynamiczne czasy zanikania i mogą być używane tylko z Sterownikiem oświetlenia.	-

Uwagi dotyczące bezpieczeństwa↑

Instalacja musi być wykonana przez wykwalifikowanego elektryka zgodnie z odpowiednimi przepisami.

Instalacja wymaga instalacji w odpowiedniej obudowie, aby zapewnić ochronę przed kontaktem, wodą i brudem.

Urządzenia nie wolno używać do zastosowań krytycznych dla bezpieczeństwa.
