Come iniziare con il tuo Contatore di energia Modbus
DATI TECNICI
MONOFASE
-
Contatore di energia monofase, 230VAC 50Hz
-
Misurazione diretta fino a 32A
-
Visualizzazione di potenza attiva, tensione e corrente
-
Interfaccia Modbus RTU per interrogazione dei dati
-
Potenza reattiva e cosφ disponibili tramite interfaccia
-
Display a 7 cifre
-
Classe di precisione B secondo EN50470-3
-
Classe di precisione 1 secondo IEC62053-21
-
Bidirezionale
-
Collegamento facile alla Modbus Extension tramite modello predefinito
-
Temperatura ambiente: -20 … +55°C
TRIFASE
-
Contatore di energia trifase, 3 x 230/400VAC 50Hz
-
Misurazione diretta fino a 65A
-
Visualizzazione di potenza attiva, tensione e corrente per ogni fase
-
Visualizzazione della potenza attiva complessiva
-
Interfaccia Modbus RTU per interrogazione dei dati
-
Potenza reattiva per ciascuna o tutte le fasi disponibile
-
Display a 7 cifre
-
Classe di precisione B secondo EN50470-3
-
Classe di precisione 1 secondo IEC62053-21
-
Bidirezionale
-
Collegamento facile alla Modbus Extension tramite modello predefinito
-
Temperatura ambiente: -20 … +55°C
COLLEGAMENTI
MONOFASE

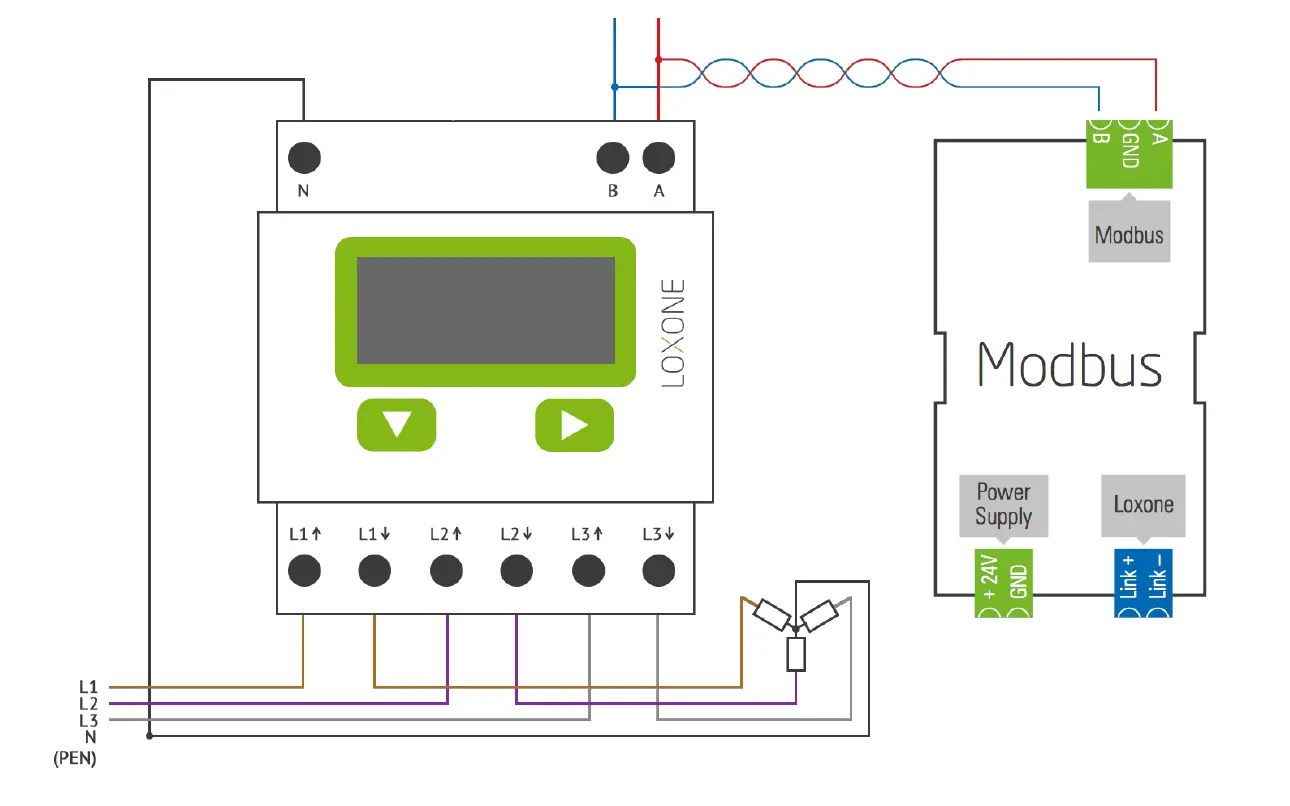

TRIFASE
DIMENSIONI
MONOFASE
TRIFASE
CONFIGURAZIONE BASE
In Loxone Config, è disponibile un modello per il Contatore di energia Modbus Loxone.
Per aggiungere il modello, seleziona la tua Modbus Extension nella finestra “Periferia”, clicca sul menu a tendina “Sensori e Attuatori” e sotto “Dispositivi predefiniti” troverai il Contatore di energia Modbus Loxone.
Il dispositivo verrà ora elencato nell’albero della periferia con tutti i sensori predefiniti. Se necessario, puoi trovare ulteriori informazioni nella scheda tecnica.
Se utilizzi più di un Contatore di energia Modbus Loxone, sarà necessario modificare l’indirizzo Modbus. L’indirizzo predefinito è 1.
Se desideri creare altri sensori (vedi scheda tecnica), imposta i seguenti parametri nelle proprietà del sensore:
-
Indirizzo IO: dipende dal punto dati, vedi scheda tecnica
-
Comando: 3 – Lettura dei registri holding (4x)
-
Tipo di dato: Intero con segno a 16 bit
ESEMPIO DI INSTALLAZIONE
