Integratie van Velux Apparaten met Loxone
Met de integratie van Velux dakramen, rolluiken en zonneschermen in een Loxone Smart Home geniet je van meer comfort, veiligheid en energie-efficiëntie. De apparaten kunnen automatisch worden geopend of gesloten, afhankelijk van het weer of de situatie: ramen kunnen frisse lucht binnenlaten of een ruimte koelen, rolluiken en zonneschermen kunnen zonwering bieden of extra veiligheid en privacy creëren. Ook kunnen ze worden opgenomen in het beveiligingssysteem, zodat ze nooit open blijven staan tijdens de nacht of bij afwezigheid.
Benodigde Hardware
Voor de integratie van Velux-apparaten met Loxone zijn per apparaat of apparaatgroep twee relaiscontacten nodig, die beschikbaar zijn op verschillende Loxone componenten, zoals:
- Loxone Miniserver
- Relay Extension
- Nano 2 Relay Tree
- Nano IO Air (24V gevoed)
- Multi Extension Air
- Velux KLF-module:
-
KLF 050 – voor de aansturing van één raam of één groep
-
KLF 200 – voor de aansturing van maximaal vijf ramen of groepen
-
Hardware Setup:
-
Verbind de gemeenschappelijke dra(a)d(en) met één contact van beide relais.
-
Sluit vervolgens de “open”/“up”-draad aan op het andere contact van relais 1 en de “sluit”/“down”-draad op het andere contact van relais 2.
Onderstaand voorbeeld toont hoe deze aansluiting kan worden gerealiseerd met een Loxone Miniserver:
Velux KLF 050
Velux KLF 200
Belangrijk: Bij de Velux KLF 200 zijn de 5 ingangen (gemarkeerd met A tot en met E) gekoppeld aan de 5 apparaten of groepen die in het apparaat zijn geprogrammeerd. De afbeelding hierboven toont de juiste bekabeling voor ingang A. Herhaal dit proces voor de andere ingangen met extra relais indien nodig.
Configuratie voorbeeld:
In het volgende voorbeeld gebruiken we twee relaiscontacten van de Miniserver om Velux-zonwering aan te sturen.

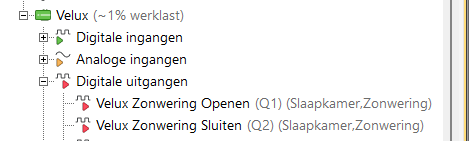

Wijzig in de Config-software de namen van de relaisuitgangen en wijs ze een geschikte ruimte en categorie toe.

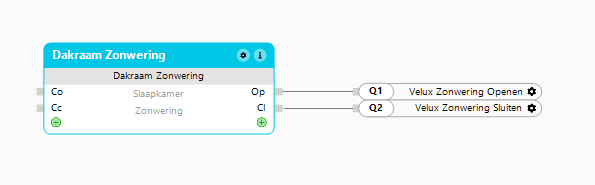

Voeg de bouwsteen “Dakraam Zonwering” toe en koppel de relaiscontacten aan de bijbehorende uitgangen. Controleer tevens of voor de bouwsteen de juiste compass direction is ingesteld.

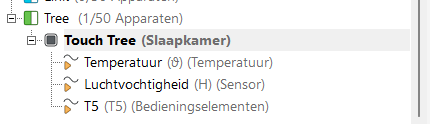

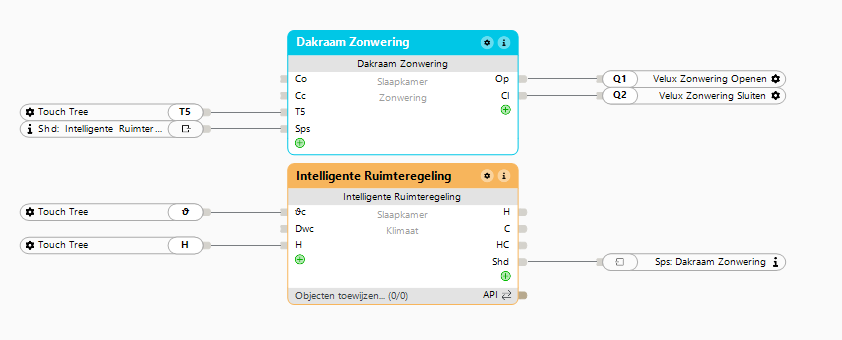

Omdat we de Velux-zonwering automatisch willen laten werken, voegen we ook een Touch toe. Wanneer de temperatuur in de ruimte te hoog wordt, activeert de Shd-uitgang van de intelligente ruimteregeling de Sps-ingang van de Dakraam Zonwering.
