De Loxone Deur & Raamcontact Air is een draadloze magneetcontactsensor die met behulp van een magneet betrouwbaar controleert of deuren of ramen open of gesloten zijn.
Datasheet Door & Window Contact Air White / Anthracite
Datasheet Door & Window Contact Air Gen.1
Inhoudsopgave
- Inbedrijfname
- Montage
- Batterijen vervangen
- Ingangen, uitgangen, eigenschappen
- Veiligheidsinstructies
- Documenten
Inbedrijfname↑
In de leveringstoestand zal de koppelingsmodus actief zijn na het verwijderen van het lipje van de batterij. Dit wordt aangegeven door de status-LED die rood/groen/oranje knippert.
Volg vervolgens de koppelprocedure op de Air interface.
Om de koppelingsmodus handmatig te activeren, houdt u de aanleerknop gedurende minstens 5 seconden ingedrukt nadat de voeding is ingeschakeld.

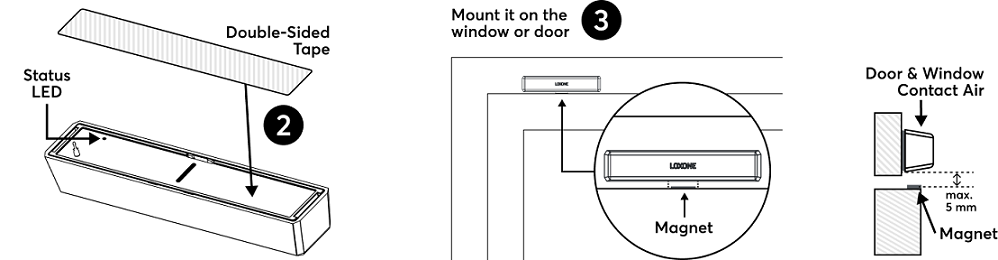

Montage↑
Bevestig de bijgeleverde kleefstrip aan de achterkant van het apparaat en monteer het op een deur of raam.
Monteer de magneet parallel aan het Deur & Raamcontact Air. Voor een betrouwbare detectie mag de maximale afstand niet meer dan 5 mm bedragen. Elke andere uitlijning zal het detectiebereik verminderen.
|
Bij montage op metalen ondergronden kan het bereik aanzienlijk worden beperkt. |

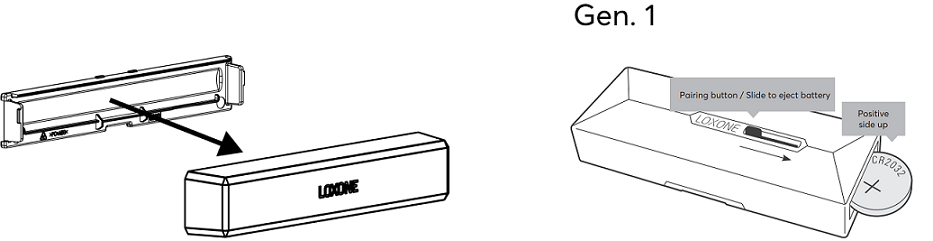

Batterijen vervangen↑
Verwijder het klepje voorzichtig met de hand en haal de twee AA-batterijen eruit.
Nadat de nieuwe batterijen zijn geplaatst, zal het apparaat automatisch opnieuw opstarten en de status-LED zal drie keer groen knipperen.
Gen.1: Gebruik de witte knop om de batterij uit te werpen. Plaats een nieuwe CR2032 lithiumbatterij en zorg ervoor dat deze volledig is ingedrukt voor een goede werking van de knop.
|
Bij apparaten met serienummer 504F94FFFE-B/C..... knippert de LED niet na het verwijderen en terugplaatsen van de batterij. Voor dergelijke apparaten moet je na het verwijderen van de batterij op een knop drukken of een minuut wachten om de status weer te geven na het terugplaatsen van de batterij. |
Sensoren↑
| Korte beschrijving | Beschrijving | Waardebereik |
|---|---|---|
| Ingang 1 | Om de leerknop als ingang te gebruiken | 0/1 |
| Contact | Ingang is actief wanneer de magneet wordt gedetecteerd (bv. deur gesloten) | 0/1 |
Diagnose ingangen↑
| Korte beschrijving | Beschrijving | Eenheid | Waardebereik |
|---|---|---|---|
| Online status Raam- en deurcontact Air | Geeft aan of het apparaat door de Miniserver kan worden bereikt. Diagnose voor Air-apparaten Diagnose voor Tree-apparaten Diagnose voor Extensions |
Digitaal | 0/1 |
| Battery level | Geeft het huidige batterijniveau aan. | % | 0...100 |
| Battery low | Aanduiding van lage batterij, batterij moet vervangen worden. | - | 0/1 |
Eigenschappen↑
| Korte beschrijving | Beschrijving | Standaardwaarde |
|---|---|---|
| Onlinestatus bewaken | U wordt op de hoogte gebracht van de systeemstatus of de cloud-mailer wanneer het apparaat niet langer beschikbaar of offline is. Aangezien dit een apparaat is met veiligheidsgerelateerde functionaliteit, kunt u deze instelling voor dit apparaat niet uitschakelen. |
- |
| Serienummer | Serienummer van het Air-apparaat. Automatisch koppelen kan worden ingeschakeld op de Air Base Extension. Automatisch koppelen kan voor een ingestelde tijd op de Airbase worden ingeschakeld. |
- |
| Startwaarde aan | Indien aangevinkt, zal de digitale ingangswaarde AAN zijn bij het starten van het programma. | - |
| Fout uitgang weergeven | Indien aangevinkt, wordt de foutuitgang weergegeven in de 2e rij. | - |
Veiligheidsinstructies↑
Zorg ervoor dat het apparaat wordt beschermd tegen water.
Documenten↑
Datasheet Door & Window Contact Air White / Anthracite
Datasheet Door & Window Contact Air Gen.1
