Touch Pure Flex Air

Touch Pure Flex je vaše zcela personalizované ovládací zařízení s až 12 volně definovatelnými a umístitelnými dotykovými body.
Integrovaný LED maticový displej spolu se 3 stavovými LED diodami (které najdete vlevo), umožňuje zobrazování menu, hodnot, textů a stavů.
Integrované osvětlení činí Touch Pure Flex ideálním pro ovládání za špatných světelných podmínek nebo v úplné tmě.

Montáž↑

Přiložený plastový montážní rámeček připevněte k rovnému povrchu nebo k instalační krabici. Alternativně lze použít hliníkový rámeček, který je k dispozici samostatně.

Instalační krabice není vyžadována, ale je velmi doporučena, protože usnadňuje schování spojovacích kabelů nebo rezervní smyčky za zařízením.

Připojte napájecí zdroj (oranžovo/bílý konektor).
Gen.1: Pro provoz na baterie odpojte oranžovo/bílý konektor a vložte dvě baterie AAA.

Součástí balení je samolepicí krycí fólie, která chrání před vodou. Po připojení je třeba ji upevnit nad svorky.
Dvě značky na horním okraji krytu pomáhají s umístěním:

Zařízení Touch Pure Flex se nejprve vloží do horní části rámu a poté se zacvakne na místo ve spodní části. Chcete-li zařízení uvolnit, zatáhněte silně za spodní část, aby se uvolnila západka.

K odpojení zařízení od hliníkového rámečku lze použít přísavku.

Zprovoznění↑

Ve stavu doručení bude režim párování aktivní po navázání napájení. To je indikováno na displeji.

Poté postupujte podle postupu párování v Air rozhraní.

Chcete-li režim párování aktivovat ručně, vypněte napájení na 10 sekund a znovu jej zapněte. Pokud se po dobu pěti minut nepodaří navázat spojení s Miniserverem, aktivuje se na omezenou dobu režim párování.

Gen.1: Funkce dostupné na zařízení se liší v závislosti na tom, zda je zařízení napájeno bateriemi nebo připojeno k externímu zdroji napájení. To je určeno během spárování. Zařízení proto musí být spárováno stejným způsobem napájení, ve kterém má být později provozováno.
Pokud je později způsob napájení změněn, musí být zařízení z programování odstraněno a znovu spárováno.

Příklad programování↑

Přes "Zobrazit / Konfigurovat přiřazení tlačítek" se otevře okno, zde se zadá příslušné ID konfigurace (ze štítku Touch Pure Flex).

Poté se z Loxone stáhne konfigurace Touch Pure Flex a v dialogovém okně se zobrazí ikony tlačítek.
Pokud byly příkazy definovány v online konfigurátoru, jsou nyní také přiřazeny zařízení.
Případně jsou po stažení konfigurace k dispozici jednotlivé vstupy tlačítek.

Chcete-li změnit nebo vytvořit nové příkazy, klikněte na příslušné tlačítko a pomocí ozubeného kolečka otevřete generátor příkazů API v příslušném řádku:

V následujícím příkladu vybereme ovládání osvětlení a vstup pro výběr nálady. Příkaz "MENU" pak umožní výběr nálad v menu zařízení Touch Pure Flex prostřednictvím displeje a kláves se šipkami.

Touch Pure Flex lze nyní přetáhnout na požadované Ovládání osvětlení; API konektor se vytvoří automaticky. Pro každý funkční blok je vyžadován samostatný API konektor:

V Simulaci/Live View lze otevřít zobrazení Touch Pure Flex.
Tímto způsobem lze testovat vytvořené příkazy:

Podle stejného principu lze vytvářet příkazy pro mnoho bloků. Následující dokument obsahuje seznam a vysvětlení možných příkazů:

API Příkazy

Gen.1: Omezení při napájení z baterie↑

Po vložení baterie provede zařízení kalibraci klávesnice. Zařízení potřebuje ke kalibraci přibližně 30 sekund a neměli byste se ho dotýkat. Poté jsou tlačítka plně funkční.
Při napájení z baterie nelze ovládat displej a stavové LED diody, protože zařízení je v klidovém stavu.

Tlačítka nereagují↑

Pokud tlačítka na Touch Pure Flex nereagují nebo nefungují správně, proveďte příkaz zařízení TouchForceUpdate. Po odeslání příkazu počkejte několik sekund a zkontrolujte, zda tlačítka fungují správně.
U zařízení Touch Pure Flex Air na baterie se ujistěte, že je zařízení probuzené před odesláním příkazu.

Kalibrace senzoru CO2↑

Senzor CO2 se automaticky kalibruje každý týden, pokud je po tuto dobu v nepřetržitém provozu.

Ruční kalibrace senzoru CO2 není nutná, ale lze ji provést pro speciální aplikace.
Pro tento úkon nejprve zajistěte, aby hodnota CO2 v místě měření byla co nejnižší a konstantní.
Nyní změřte hodnotu CO2 v místě měření vhodným měřicím přístrojem.

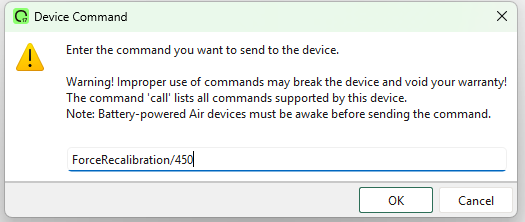

Hned poté přiřaďte naměřenou hodnotu senzoru pomocí příkazu zařízení nebo příkazu webové služby, v následujícím příkladu 450 ppm:

miniserver/dev/sys/wsdevice/název-zařízení-nebo-sériové-číslo/ForceRecalibration/450

Senzory↑

Krátký popis	Popis	Jednotky	Rozsah hodnot
Teplota	Naměřená hodnota teplotního senzoru. Aby byly hodnoty věrohodné i při trvale zapnutém displeji, nesmí být jeho jas nastaven na více než 70 %.	°	-40...125
Vlhkost	Naměřená hodnota senzoru vlhkosti. Aby byly hodnoty věrohodné i při trvale zapnutém displeji, nesmí být jeho jas nastaven na více než 70 %.	%	0...100
Button 1-x	Tlačítko lze použít jako digitální vstup.	-	-

Aktory↑

Krátký popis	Popis	Jednotky	Rozsah hodnot
LED 1	Výstup pro ovládání stavové LED.	-	0/1
LED 2	Výstup pro ovládání stavové LED.	-	0/1
LED 3	Výstup pro ovládání stavové LED.	-	0/1
Displej vždy zapnutý	Dokud je výstup aktivní, displej zůstává zapnutý, i když je zařízení v nečinnosti. Lze přepsat výstupem Výstup displeje v nečinnosti (DisD).	-	0/1
Vypnutí displeje v nečinnosti	Dokud je výstup aktivní, zůstane displej vypnutý, když je zařízení nečinné. Přepíše výstup Displej vždy zapnutý (Don), pokud je použit.	-	0/1
Vlastní text displeje	Výstup lze použít k zobrazení vlastních informací na displeji, když je zařízení v nečinnosti. Aby výstup fungoval, musí být zaškrtnut v nastavení "Výstup displeje v nečinnosti". Interval aktualizace hodnoty je nízký, aby se šetřila šířka komunikačního pásma. Povolené znaky: A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 ? ! . , - + / * ( ) @ < > : % = ° ' Lze použít maximálně 100 znaků. Jiné než latinské znakové sady se přepisují foneticky. Každá odeslaná změna vynuluje posouvání nastaveného textu.	-	0/1
Display & Jas LED	Definuje jas displeje a 3 stavových LED diod. Doporučuje se nastavit na nižší hodnotu, pokud je zařízení napájeno z baterie, aby se prodloužila životnost baterie.	%	0...100
Orientační osvětlení	Výstup pro ovládání podsvícení. Není dostupné pro Touch Pure Flex Gen.1	-	0/1
API konektor	Inteligentní konektor založený na rozhraní API. API Commands	-	-

Vstupy pro diagnostiku↑

Krátký popis	Popis	Jednotky	Rozsah hodnot
Online status Touch Pure Flex Air	Uvádí, zda je zařízení dostupné pro Miniserver. Diagnostika Air zařízení Diagnostika Tree zařízení Diagnostika Extensionu	Digital	0/1
Slabá baterie	Tento vstup se aktivuje, když je úroveň baterie <= 12 %. Zařízení udává hodnoty tohoto senzoru pouze, pokud je napájeno bateriemi.	Digital	0/1
Stav baterie	Tento senzor indikuje současnou úroveň nabití baterií. Pokud je zařízení napájeno externě 24V, je zde stále zobrazena hodnota 100.	%	∞

Vlastnosti↑

Krátký popis	Popis	Jednotky	Rozsah hodnot	Výchozí hodnota
Monitorovat Online status	Pokud je tato možnost zaškrtnuta, budete přes Stav systému nebo Mailer upozorněni, pokud zařízení nebude dostupné nebo bude offline.	-	-	-
Sériové číslo	Sériové číslo zařízení Air. Automatické spárování lze povolit na Air Base zařízení. Automatické spárování lze na Airbase povolit na stanovenou dobu.	-	-	-
Zobrazit / Konfigurovat přiřazení tlačítek	Kliknutím sem zobrazíte a nakonfigurujete přiřazení tlačítek.	-	-	-
Config ID	Config ID zařízení Touch Pure Flex	-	-	-
Cyklus přenosu teploty a vlhkosti	Cyklus dotazování nebo přenosu teploty a vlhkosti. (0 = vypnuto). Toto nastavení platí pouze při napájení z baterie!	min	0...120	15
Jas	Určuje jas displeje a 3 stavových LED diod na přední straně. (0 = displej vypnutý) Při použití s Ovládáním Touch Pure Flex se jas displeje a podsvícení ovládá pomocí funkčního bloku. Pokud je zařízení napájeno z baterie, doporučujeme nastavit nižší hodnotu, aby se prodloužila životnost baterie.	%	0...100	30
Doba zobrazení po posledním stisknutí	Displej zůstane po tuto dobu aktivní po posledním stisknutí a poté se přepne do nečinného stavu. Pokud je zařízení napájeno z baterie, doporučujeme nastavit nižší hodnotu, aby se prodloužila životnost baterie.	s	0...900	15
Výstup displeje v nečinnosti	Určuje informace, které se zobrazují na displeji, když je zařízení v nečinnosti. Neupravené hodnoty teploty a vlhkosti naměřené přístrojem Touch Pure Flex. Textový výstup Vlastní text displeje (CDT) lze použít k zobrazení vlastních informací.	-	-	-
Akustické potvrzení	Akustické potvrzení při stisku tlačítka	-	-	-
Chování tlačítka	Určuje chování při stisknutí tlačítka. Impulz: Odesílá Impulz při náběžné hraně Zapnuto/Vypnuto: Odesílá ZAPNUTO při náběžné hraně a VYPNUTO při sestupné hraně, používá se pro dlouhé kliknutí	-	-	-

Dokumenty↑

Datasheet Touch Pure Flex 24V IP44 Air

Datasheet Touch Pure Flex 24V Air

Datasheet Touch Pure Flex 24V CO2 Air

Datasheet Touch Pure Flex Battery Air
