Virtuální HTTP vstup

Obecně

Pomocí HTTP vstupu můžete jednoduše načítat webové stránky nebo XML soubor. Díky tomuto vstupu je používání zařízení s webovým rozhraní mnohem jednodušší a není nutné využít PicoC.

Možnosti použití: regulace topení, systém fotovoltaiky, multimediální aplikace, …

Vložení virtuálního HTTP vstupu

Pro vložení virtuálního HTTP vstupu musíte nejprve ve stromové struktuře periférii označit „Virtuální vstupy“. Potom se v horním menu objeví ikona „Virtuální HTTP vstup“. Kliknutím na ikonu „Virtuálního HTTP vstupu“ vložíte tento vstup do stromové struktury.

vlozeni virtualniho http vstupu

Ve vlastnostech Virtuálního HTTP vstupu se zadává adresa a port zařízení, které se má ovládat. Do vlastností se zapisuje i hodnota dotazovacího cyklu.

V našem případě se bude dotazovat hodnota cyklicky. Pro jednoduchý příklad můžeme použít Miniserver, přesto HTTP vstupy fungují stejným způsobem s jakýmkoliv zařízením.

Pokud je požadováno ověření uživatele, potom je nutné zadat uživatelské jméno a heslo:

http://admin:admin@IP-Adresse

ikonka vykricnikU virtuálních HTTP vstupů lze použít pouze Basic Authentication Scheme.

V tomto příkladu jsme se připojili na IP adresu 192.168.1.25 s uživatelským jménem „admin“ a heslem „admin“.

./dev/sps/io/Test/state je příkaz webové služby, která se dotazuje na stavy vstupu Miniserveru.

virtualni http adresa

Virtuální HTTP příkaz

Nyní se bude HTTP vstup dotazovat každých 10 sekund. Aby bylo možné hodnotu číst, je zapotřebí přidat „Virtuální vstup HTTP příkazu“.

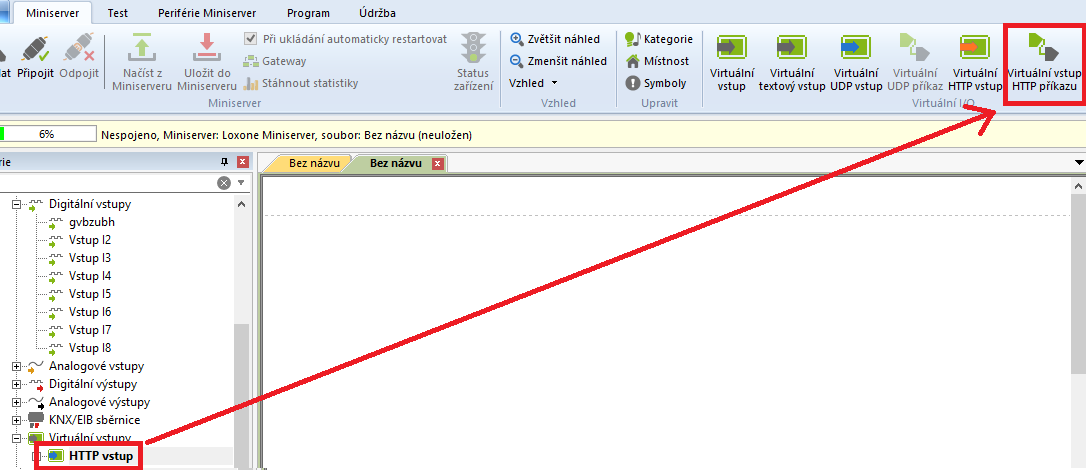

Ve stromové struktuře periférií označte již vytvořený HTTP vstup. Potom se v horním menu objeví „Virtuální vstup HTTP příkazu“. Kliknutím na tuto ikonu se nový HTTP příkaz vloží do stromové struktury.

vlozeni virtualniho http prikazu

Než začneme nastavovat HTTP příkaz, musíme vědět stránku, ze které jsou hodnoty dotazovány.

K tomu nám pomůže zadat příkaz přes webový prohlížeč.

Na obrázku níže je vidět hodnota – value= hodnota, kterou dotazujeme:

http prikaz prohlizec

Nyní je nutné zadat ve vlastnostech virtuálního HTTP příkazu „Rozeznání příkazu“.

Zde zadejte: value=“\v

To znamená, že se bude rozeznávat textová hodnota (\v), podle hodnoty za value=“.

rozeznani http prikazu

Častou chybou je použití \1 místo \v. Na webových stránkách jsou často čísla zobrazena jako jeden znak ASCI. ASCI hodnota je 38 krát vyšší než je skutečná hodnota. Například číslo 3 je vyloženo jako číslo 41.

Zde je výsledek našeho příkladu:

Každých 10 sekund se bude z Miniserveru s adresou 192.168.1.25 číst hodnota vstupu Test.

http prikaz test liveview

Rozeznání příkazu

Rozeznání příkazu z přijatých dat má více možností:

\vHodnota je přijímána jako ASCII řetězec. Desetinná místa musí být odděleny čárkou nebo tečkou.
\1Číselná hodnota přijatých bajtů (LSB) na výstupu (bity 0-7).
\2Číselná hodnota přijatého bajtu je umístěna v bitech 8-15 na výstupu.
\3Číselná hodnota získaného bajtu je umístěna v bitech 16-23 na výstupu.
\4Číselná hodnota přijatého bajtu je umístěna v nejvýznamnější bajtu (MSB) na výstupu (bity 24 až 31).
\hHodnota je přijímána jako ASCII řetězec. Hodnota je zobrazena a nastavena v hexadecimálním formátu.
\xHexadecimální hodnota např. \x09 pro 0x09
\\\
\.Libovolný znak.
\wLibovolné slovo.
\#Libovolné číslo.
\tTabulátor (0x09).
\bTabulátor (0x09) nebo mezera (0x20).
\rNávrat na začátek řádku (0x0D).
\nŘádek (0x0A).
\dJakékoliv číslo (0-9).
\mJakékoliv písmeno (A-Z, a-z) nebo jakákoliv číslice (0-9).
\aJakékoliv písmeno (A-Z, a-z).
\s12Přeskočit 12 znaků (\s17 = přeskočit 17 znaků).
\ixxx\iPřeskočit na text xxx např.: \ivalue\i přeskočí na hodnotu „value“

Do jednoho příkazu pro rozeznání příkazu z přijatých dat je možné vložit více hodnot.
